Noile funcționalități MagiCAD 2027 pentru BricsCAD

1. Utilizarea datelor privind distanțele de siguranță pentru clapetele de reglaj al debitului

(Modulul MagiCAD Ventilation)

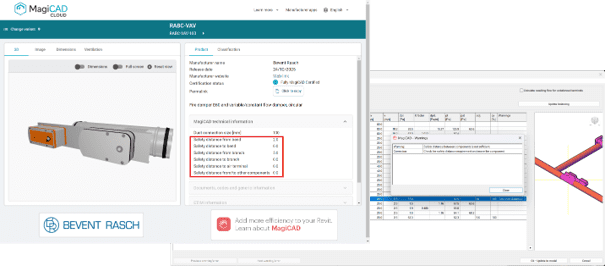

MagiCAD permite acum utilizarea distanțelor de siguranță furnizate de producători pentru produsele de tip clapetă de reglaj al debitului (flow damper) în cadrul calculelor de echilibrare a rețelelor de ventilație.

Această îmbunătățire contribuie la creșterea preciziei și fiabilității rezultatelor, deoarece în versiunile anterioare puteau fi utilizate doar valori generale ale distanțelor de siguranță definite manual de utilizator.

Prin utilizarea datelor specifice fiecărui produs, furnizate direct de producător, calculele reflectă mai fidel condițiile reale de funcționare ale instalației. Astfel, procesul de echilibrare a sistemului de ventilație devine mai exact, iar dimensionarea și reglarea instalației pot fi realizate cu un nivel superior de încredere și predictibilitate.

2. Suport pentru multiple sisteme în centralele termice și instalațiile de răcire

(Modulul MagiCAD Piping)

MagiCAD permite acum conectarea mai multor sisteme primare și secundare de încălzire, precum și a sistemelor de drenaj, la centrale termice și instalații de răcire din cadrul aceluiași proiect.

Această îmbunătățire face posibilă modelarea unor instalații complexe care utilizează surse multiple de energie termică, precum cazane, panouri solare sau sisteme geotermale, ori care alimentează simultan mai multe tipuri de sisteme de încălzire, cum ar fi radiatoarele și încălzirea prin pardoseală.

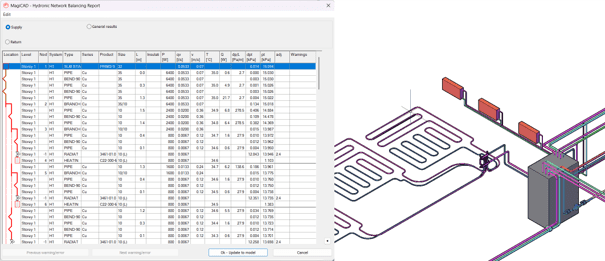

În plus, MagiCAD poate calcula acum pierderile de presiune și pentru sistemele secundare de încălzire, oferind o analiză hidraulică mai completă a instalației. Acest lucru permite o dimensionare mai precisă a conductelor și echipamentelor, contribuind la optimizarea performanței întregului sistem.

Prin extinderea suportului pentru sisteme multiple și îmbunătățirea capacităților de calcul, proiectanții pot realiza modele mai complexe și mai apropiate de condițiile reale de exploatare, beneficiind de o precizie sporită în procesul de proiectare și dimensionare.

3. Funcția Find & Replace disponibilă și în mediul Paper Space

(Modulele MagiCAD Piping, Ventilation si Electrical)

Desenele tehnice conțin adesea numeroase informații introduse sub formă de texte și adnotări în mediul Paper Space din AutoCAD. Modificarea ulterioară a acestora poate fi consumatoare de timp, deoarece utilizatorul trebuie să navigheze prin planșe pentru a identifica și actualiza fiecare element.

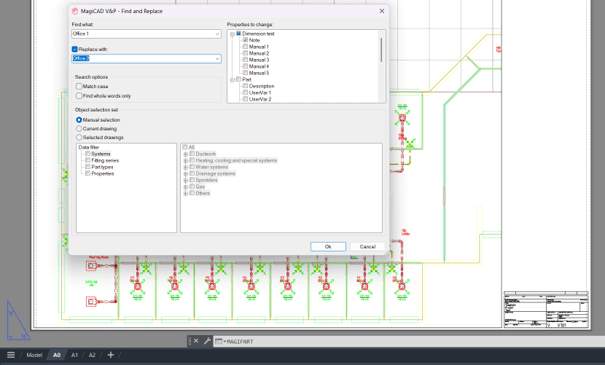

Începând cu această versiune, funcția Find & Replace poate fi utilizată și în mediul Paper Space, facilitând căutarea și înlocuirea rapidă a textelor și adnotărilor din planșe.

Această îmbunătățire simplifică procesul de actualizare a documentației, reduce timpul necesar reviziilor și contribuie la menținerea unor planșe corecte și consecvente pe întreg parcursul proiectului.

4. Îmbunătățiri ale exportului IFC

(Modulele MagiCAD Piping, Ventilation si Electrical)

Noua versiune aduce o serie de îmbunătățiri ale funcției de export IFC, care permit generarea mai rapidă a fișierelor și obținerea unor rezultate mai consecvente și mai conforme cu standardele IFC.

Funcția rapidă de export IFC (CTRL+E sau comanda -MAGIIFCCD) salvează acum automat fișierul IFC în directorul asociat setului de selecție curent și utilizează numele desenului activ ca nume al fișierului exportat. Acest lucru facilitează realizarea exporturilor repetate pe baza aceluiași set de selecție și simplifică fluxul de lucru.

În modulul Electrical, modul de gestionare a sistemelor în cadrul exportului IFC a fost actualizat. Toate sistemele sunt acum exportate ca sisteme de distribuție (Distribution Systems) în schemele IFC4 și IFC4x3. În versiunile anterioare, anumite sisteme erau exportate ca circuite, ceea ce putea genera neconcordanțe la schimbul de date între diferite aplicații BIM.

De asemenea, proprietățile referitoare la lungimi din seturile de proprietăți MagiCAD (Property Sets), precum și denumirile asociate acestora, au fost aliniate mai bine la convențiile și nomenclatura standardului IFC. Astfel, informațiile exportate sunt mai compatibile cu cerințele și interpretările utilizate în mediile BIM moderne.

Prin aceste îmbunătățiri, exportul IFC devine mai rapid, mai predictibil și oferă o interoperabilitate mai bună între platformele software implicate în procesul de proiectare și coordonare BIM.

5. Actualizarea dimensiunilor produselor la schimbarea tipului de produs

(Modulul MagiCAD Electrical)

Schimbarea tipului de produs pentru elemente precum paturile de cabluri, barele capsulate (busbar), benzile LED sau șinele electrificate pentru iluminat (lighting track) presupune de regulă și actualizarea dimensiunilor acestora, un proces care poate fi dificil și consumator de timp.

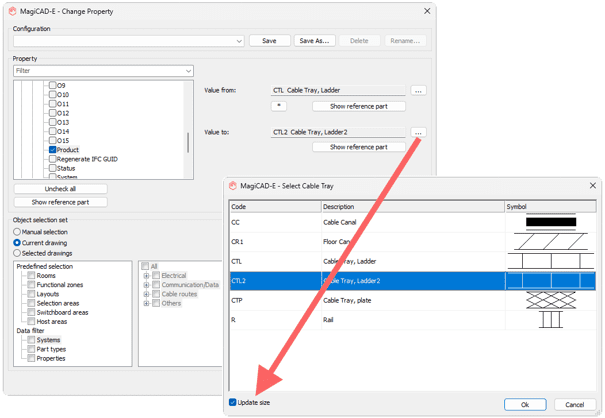

Începând cu această versiune, funcția Change Properties permite actualizarea simultană atât a tipului de produs, cât și a dimensiunilor asociate acestuia. Astfel, la înlocuirea unui produs cu altul, dimensiunile corespunzătoare sunt aplicate automat, reducând numărul operațiilor manuale necesare.

Modificările de dimensiune sunt aplicate atât pe direcția orizontală, cât și pe cea verticală, facilitând adaptarea rapidă a modelului la noile caracteristici ale produsului selectat.

În anumite situații, pot fi necesare ajustări minore suplimentare, în special atunci când modificarea dimensiunilor determină schimbări ale cotei de montaj sau ale poziționării elementelor, care pot influența configurația și traseul instalației.

Prin această îmbunătățire, procesul de actualizare și înlocuire a produselor devine mai rapid, mai precis și mai eficient, contribuind la reducerea timpului necesar modificării modelelor electrice complexe.

6. Îmbunătățiri ale proprietăților pentru obiectele electrice

(Modulul MagiCAD Electrical)

Noua versiune aduce o serie de îmbunătățiri și proprietăți suplimentare pentru obiectele electrice, facilitând utilizarea seturilor de proprietăți specifice sistemelor naționale de clasificare și generarea unor liste de materiale (Bill of Materials – BOM) mai detaliate și mai precise.

Principalele îmbunătățiri includ:

Clasa de rezistență la impact (Impact Rating) și alte proprietăți specifice corpurilor de iluminat sunt acum disponibile și pentru obiectele CAD convertite, acolo unde aceste informații sunt aplicabile.

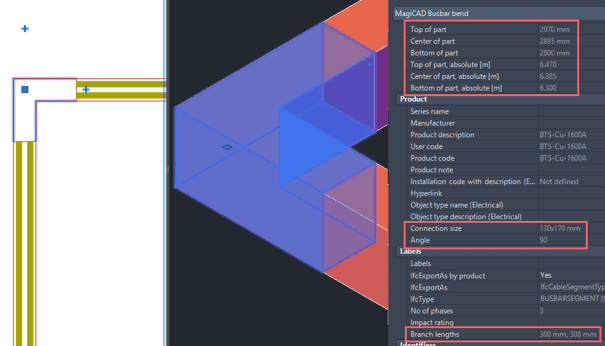

Datele privind cota de montaj (elevation) pentru fitingurile utilizate la tăvi de cabluri, bare capsulate (busbar), benzi LED și șine electrificate pentru iluminat pot fi incluse în exporturile IFC, oferind informații suplimentare utile pentru coordonarea BIM și schimbul de date între aplicații.
Unghiurile, dimensiunile conexiunilor și lungimile ramificațiilor aferente fitingurilor pot fi incluse în rapoarte și în listele de materiale, permițând obținerea unei documentații tehnice mai complete și a unor extrase de cantități mai detaliate.

Prin aceste îmbunătățiri, informațiile asociate obiectelor electrice devin mai bogate și mai utile atât pentru proiectare și coordonare BIM, cât și pentru procesele de ofertare, achiziție și execuție a lucrărilor.

7. Legende pentru zone și modele de hașurare în MagiCAD Room

(Modulul MagiCAD Room)

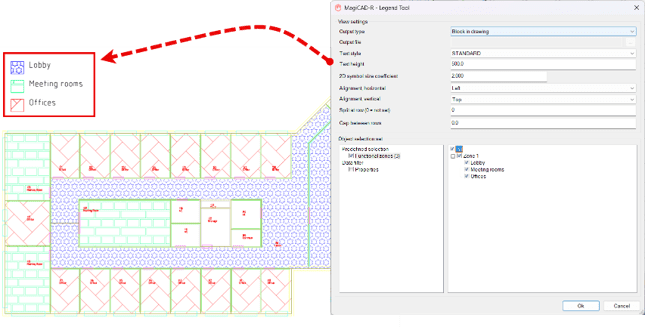

Începând cu această versiune, este posibilă adăugarea de legende pentru zone în desene, facilitând identificarea diferitelor spații și zone funcționale ale clădirii, precum și a cerințelor de proiectare sau a proprietăților asociate acestora.

Legendele oferă o imagine de ansamblu clară asupra clasificării și utilizării spațiilor, contribuind la o interpretare mai rapidă și mai intuitivă a documentației tehnice.

În plus, zonele pot fi diferențiate vizual prin utilizarea unor modele de hașurare (hatch patterns) distincte. Acest lucru îmbunătățește lizibilitatea planurilor și facilitează identificarea rapidă a diferitelor categorii de spații, în special în proiectele complexe care includ numeroase zone cu funcțiuni și cerințe diferite.

Prin combinarea legendelor de zone cu reprezentarea grafică prin hașuri, documentația devine mai clară, mai ușor de interpretat și mai eficientă în procesul de coordonare și comunicare a informațiilor de proiectare.

8. Funcția Change Properties actualizată în modulul Schematics

(Modulul MagiCAD Schematics)

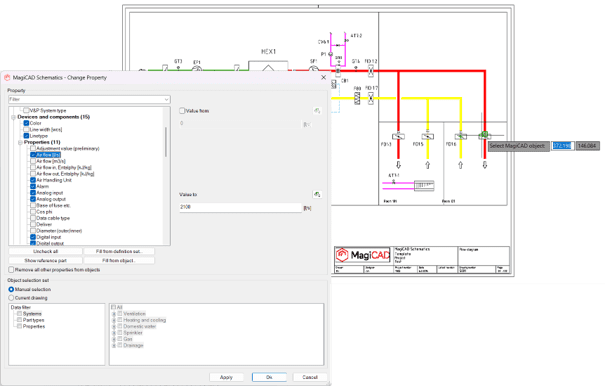

Funcția Change Properties din modulul Schematics a fost îmbunătățită pentru a permite copierea rapidă și facilă a valorilor proprietăților între obiectele schematice.

Această funcționalitate accelerează procesul de editare a schemelor și reduce riscul apariției erorilor cauzate de introducerea manuală a datelor. Prin posibilitatea de a transfera rapid valori între obiecte similare, actualizarea și uniformizarea informațiilor din scheme devine mult mai eficientă.

De asemenea, interfața funcției Change Properties a fost actualizată pentru a fi aliniată cu cea utilizată în celelalte module MagiCAD. Această uniformizare oferă o experiență de utilizare mai coerentă și mai intuitivă, facilitând lucrul între diferitele discipline și reducând timpul necesar familiarizării cu instrumentele disponibile.

Prin aceste îmbunătățiri, editarea schemelor devine mai rapidă, mai simplă și mai consecventă la nivelul întregii platforme MagiCAD.
