Urbano 9.1 – publicarea profilelor longitudinale

In versiunile anterioare ale aplicatiei Urbano 9.1, publicarea profilelor longitudinale era o practica consumatoare de timp, se defineau zeci de formate de diferite dimensiuni din catalog, utilizatorul nu avea controlul cotei de referinta in fiecare layout etc.

Functia de publicare a planselor in Urbano este compusa din doua categorii: Layout plot setup  si Draw frames in layout. Mai jos voi prezenta imbunatatirile aduse functionalitatii de publicare a profilelor longitudinale.

  1. Layout plot setup

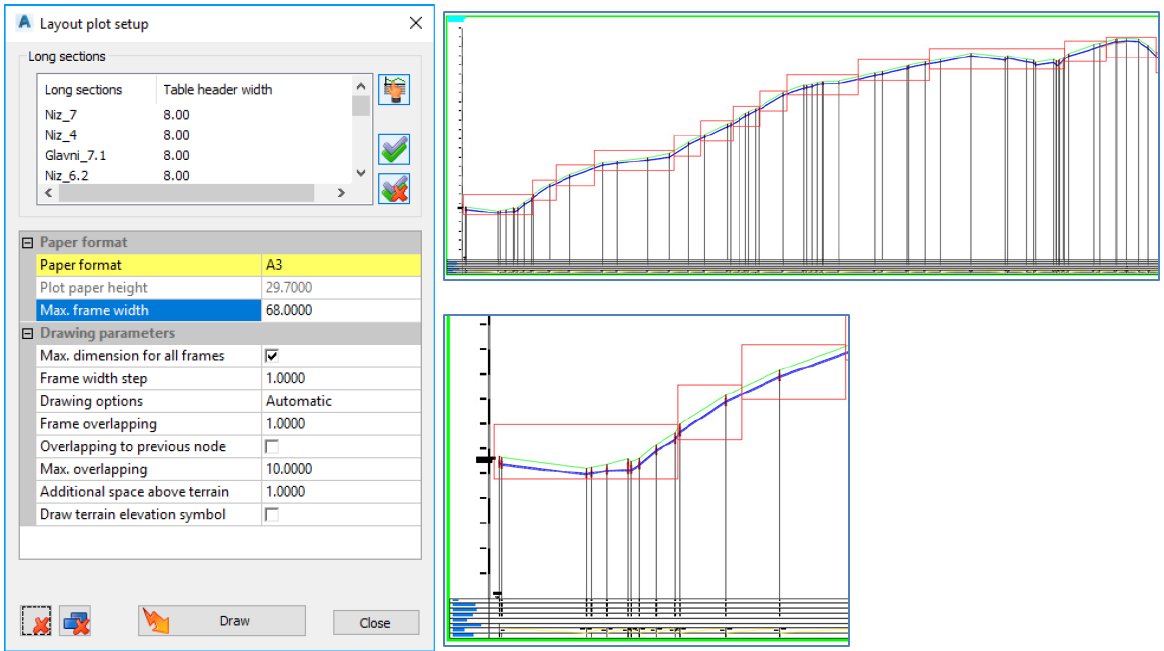

Acum, in Layout plot setup, exista posibilitatea de a modifica parametri direct in fereastra principala (cum ar fi lungimea maxima a frame-ului). In versiunile precedente, acesti parametri erau disponibili in catalog of printing frames.

Lungimi-diferite-pentru-printing-frames

  1. Draw frames in layout

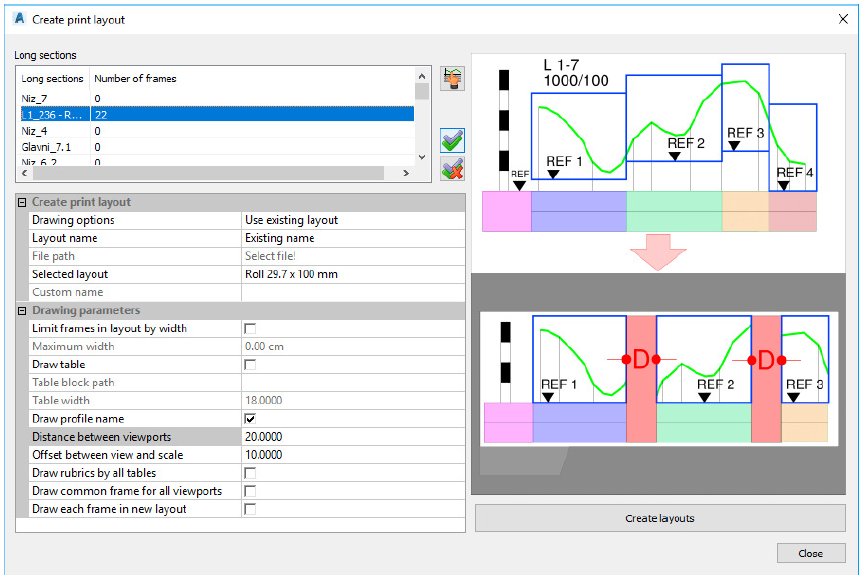

Aceasta functie “transfera” frame-urile create in model in layout sub forma de viewport-uri. Noua versiune permite “transferul” fiecarui frame intr-un nou layout sau mai multor frame-uri intr-un singur layout. Utilizatorul poate utiliza funtionalitatile de printare din AutoCAD petru o publicare mult mai rapida a planselor.

Definirea-layout-urilor

  1. Draw aligned profile in model

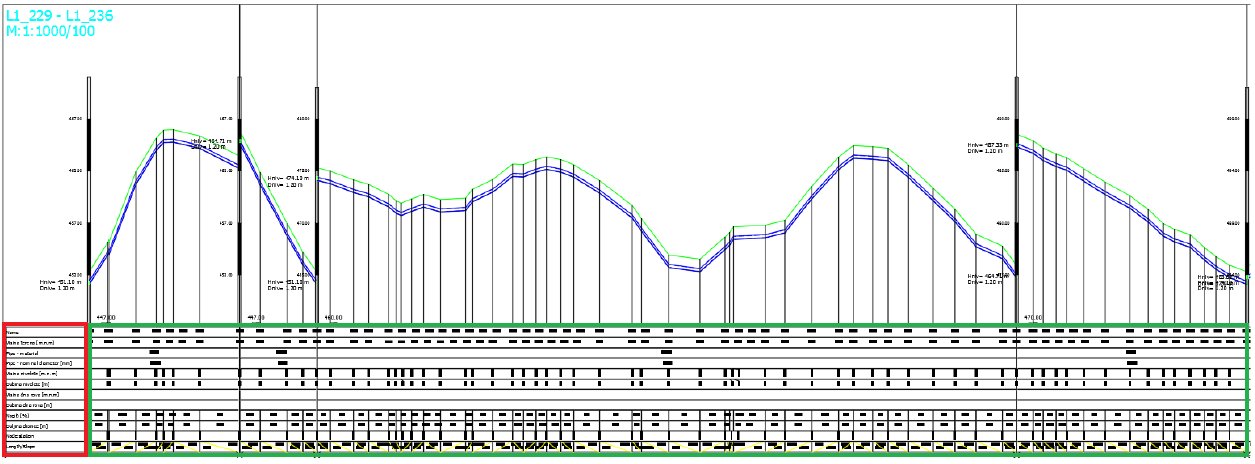

In noua versiune este posibil,  sa fie schimbata cota de referinta a profilelor direct in model. Profilul longitudinal poate fi sectionat in functie de inaltimea terenului fara ca acesta sa fie in layout.

Sectionarea-profilelor-longitudinale

Utilizand aceste noi functionalitati impreuna cu metodele descrise in articolul anterior va puteti extinde aria de acces BIM in proiectele dumneavoastra.
