SOFiSTiK Reinforcement Detailing

Description

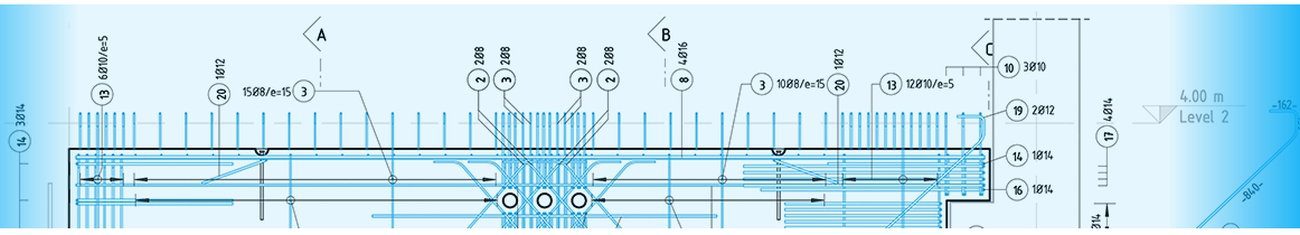

SOFiSTiK Reinforcement Detailing ajuta la accelerarea procesului de creare a desenelor 2D de executie a armaturilor din elemente de beton armat, pe baza modelului de armaturi 3D din Revit.

Aceasta aplicatie se bazeaza pe un set de familii Revit care poate fi modificat foarte usor, astfel incat sa se ajunga la standardul de desenare al companiei sau al normativelor nationale. Sunt disponibile, de asemenea, si instrumente pentru generarea extraselor de armatura, a tabelelor de fasonare a armaturilor, precum si a listelor de cantitati pentru plasele sudate.

Functionalitati de baza:

• Continut personalizabil ce permite adaptarea la standardul propriu de desenare.
• Moduri operationale: Marci pentru armaturi pe proiect/plansa/element.
• Setarea marcilor tinand cont de criterii aditionale cum ar fi lungimea totala, cu/fara fasonari, conectori etc.
• Extrase si liste de cantitati personalizabile pentru armaturi si plase sudate.
• Gruparea armaturilor folosind SOFiSTiK Rebar Container in functie de layout.
• Copierea armaturilor impreuna cu toate elementele aditionale de notare, etichetare, cotare dar si a vederilor aferente.
• Ajustarea cantitatilor la seturile de armaturi si plase sudate folosind SOFiSTiK Multiplier.
• Ajustarea lungimilor pe segmente pentru seturi de armaturi cu lungimi variabile.
• Innadirea prin suprapunere a armaturilor sau a seturilor de armaturi tinand cont de lungimile maxime de aprovizionare a barelor.
• Unelte pentru detaliere.
• Detalii pentru forma barelor si plaselor sudate cu indicarea lungimilor partiale.
• Detectarea codului de forma conform diferitelor standarde nationale.
• Functionalitati pentru gestionarea straturilor de armaturi din plansee, pereti si fundatii radier.
• Gestionarea si navigarea prin lista de marci pentru bare si plase sudate.
• Unelte pentru distributia armaturilor in elemente cu forme si suprafete complexe.
• Modelarea plaselor sudate indoite tinand cont de lungimile impuse.
• Revizii pentru modificarea armaturilor si a extraselor corespunzatoare.
• Blocarea/deblocarea posibilitatii de modificare a geometriei si proprietatilor armaturii.
• Exportul informatiilor BVBS a armaturilor in format *.abs pentru utilajele de fasonare.

Daca doriti informatii suplimentare, va rugam sa ne contactati la numarul de telefon 0312 288 088.
