ABSTRACT
Se spune ca vederile pentru prezentare, in Revit, sunt cumva banale, prea terne. In general se apeleaza la solutii terte, precum Photoshop si CorelDraw pentru a genera o vizualizare a modelului mai atragatoare. In randurile care urmeaza vom vedea ca, daca sapam putin prin optiuni, si Revit poate fi estetic.

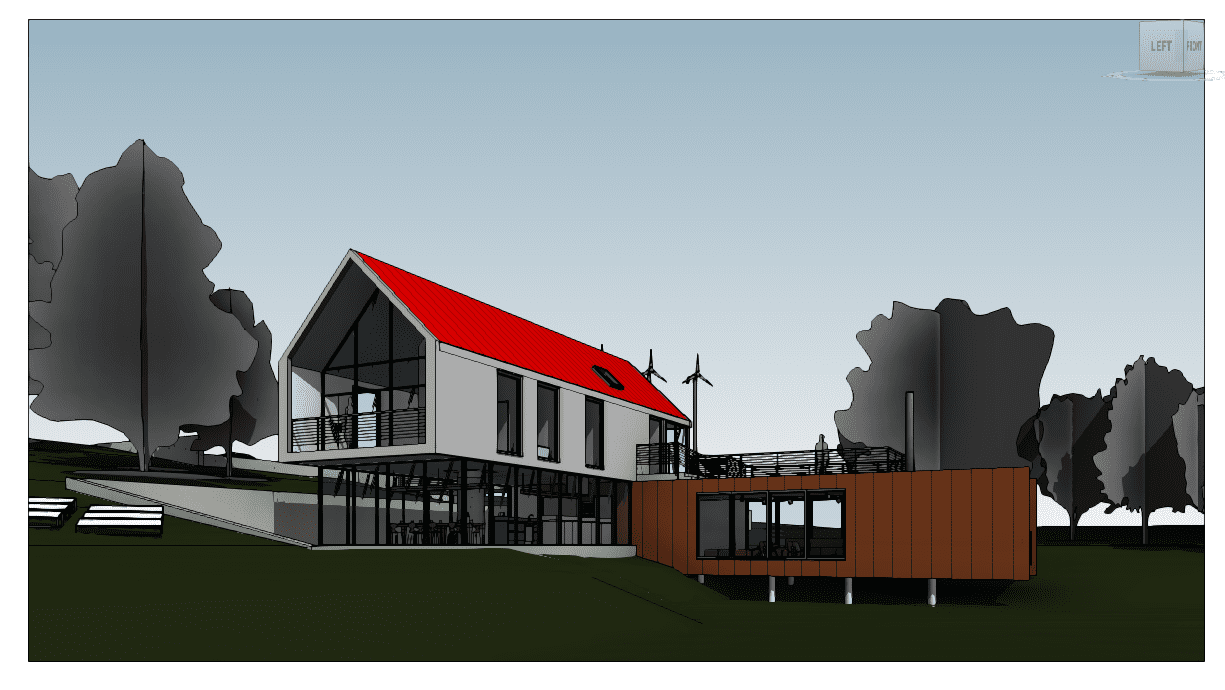

Initial, perspectiva de mai sus arata in Revit, pe stilul de vizualizare Shaded, dupa cum urmeaza:
Exista 3 optiuni in Graphic Display Options, care pot transforma aceasta vedere intr-una deosebita.
- Smooth Lines with Anti-aliasing (impreuna cu Sketchy Lines de la punctul 2 produc un efect vizual interesant)
- Enable Sketchy Lines
- Background
Se mai poate adauga si Shadows (Enable Shadows, Show ambient shadows) creand astfel profunzime.

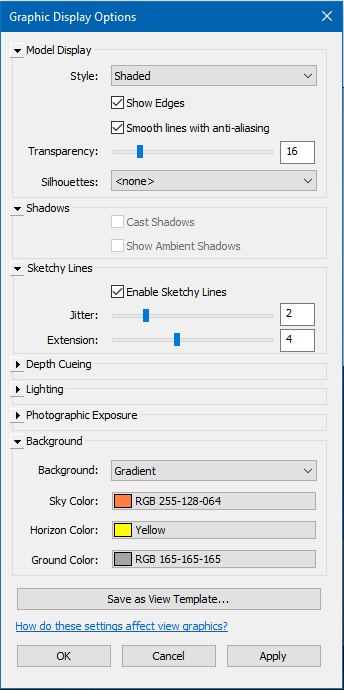

Setarile utilizate sunt:
Atentie, daca se doreste transparenta, atunci umbrele nu vor mai fi active.

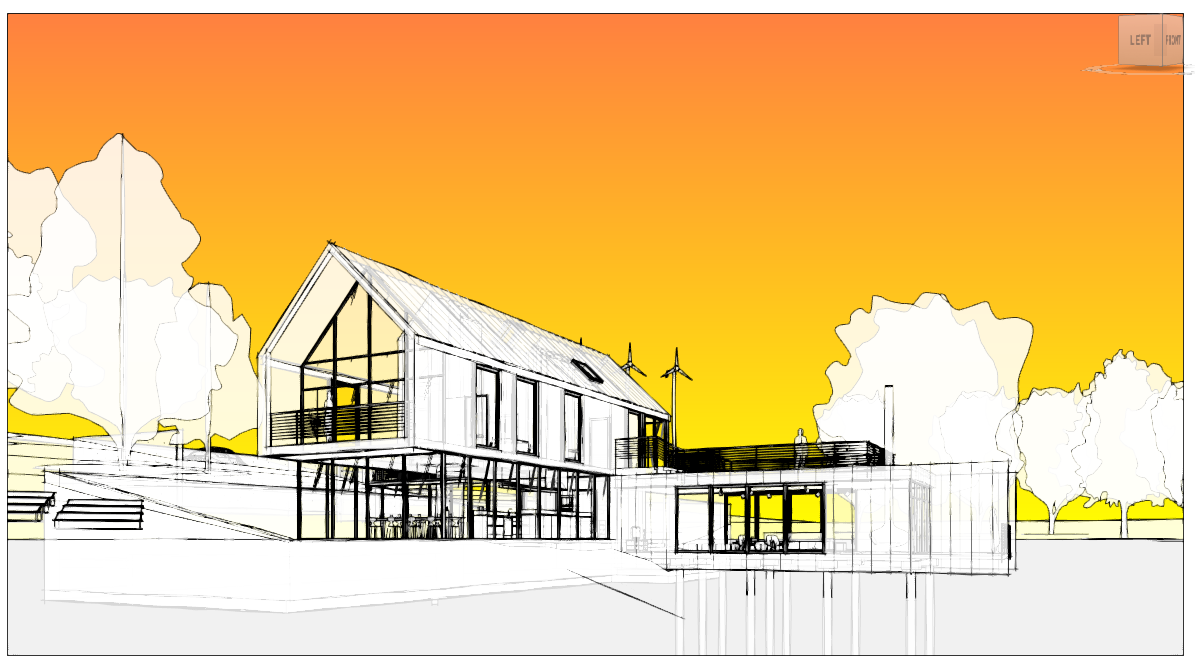

Rezultatul final este cel de mai jos:
