Inventor 2020 Unwrap

Descriere Unwrap

Autodesk a introdus functia noua Unwrap de desfasurare a pieselor, o data cu lansarea Inventor 2020. Probabil ca pentru unii proiectanti aceasta comanda nu va fi la fel de utila ca pentru producatorii de materiale compozite, care foloseau anterior solutii terte pentru a crea modelele aplatizate.

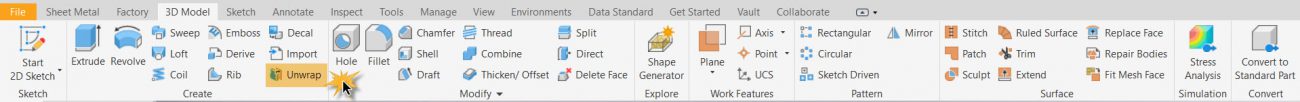

Functia Unwrap se gaseste in panoul de 3D Model din fisierele Part.

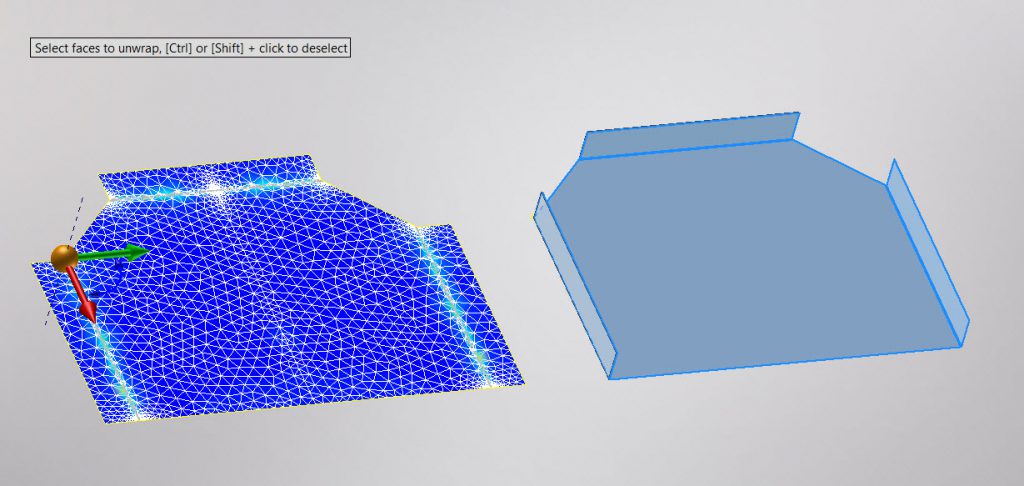

Unwrap poate fi utilizata pentru a crea o suprafata plana din fetele selectate dintr-o piesa normala. Aceasta comanda functioneaza bine fie ca discutam de o geometrie complexa creata prin modelarea suprafetelor, fie ca discutam de un model solid.

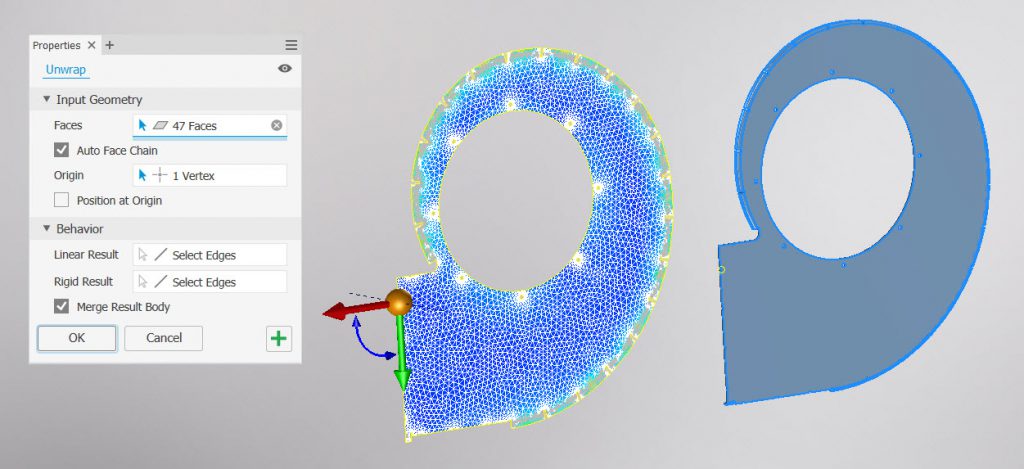

Caseta de dialog Unwrap are mai optiuni:

  • selectarea fetele in mod continuu si automat, pentru fetele tangente.
  • modelul aplatizat (desfasurata) poate fi aliniat la prima fata selectata in aceeasi origine sau paralel cu planul XY.
  • rezultatul poate fi unul liniar sau rigid in raport cu muchia selectata.
  • ultima optiune permite corpului rezultat sa fie definit ca o singura suprafata sau divizat dupa fata selectata.

Situatii de utilizare

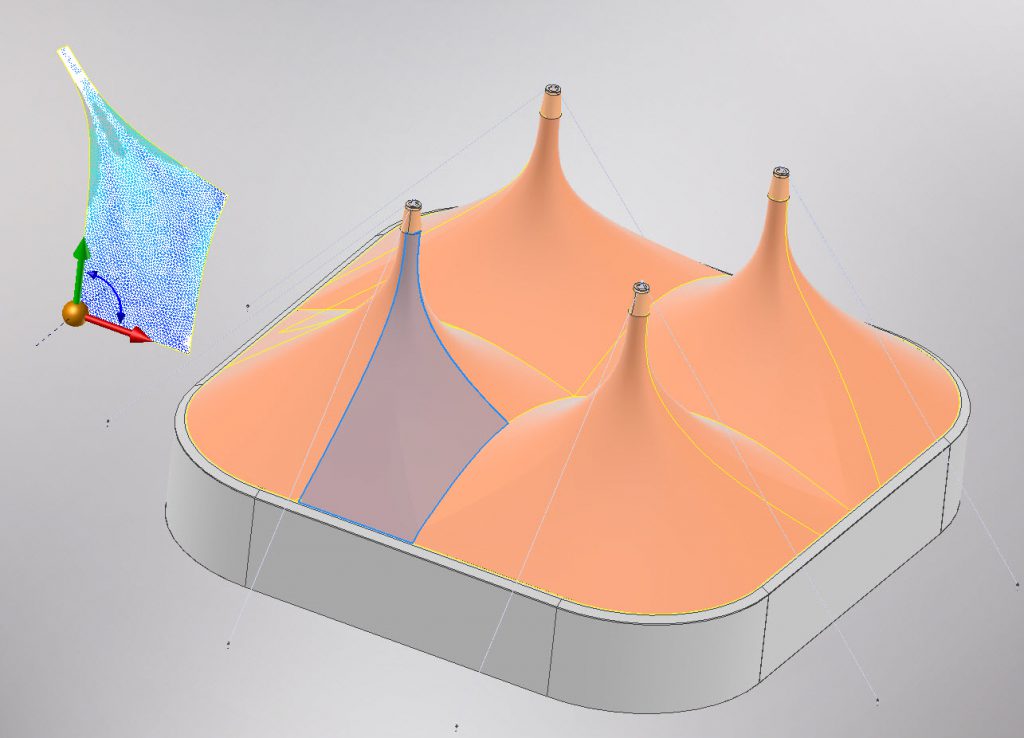

Caz utilizare 1 – Cort Festival

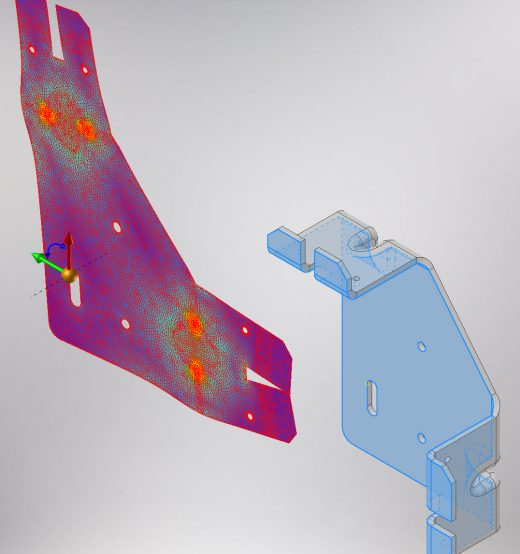

Caz utilizare 2 – Situatii dificile

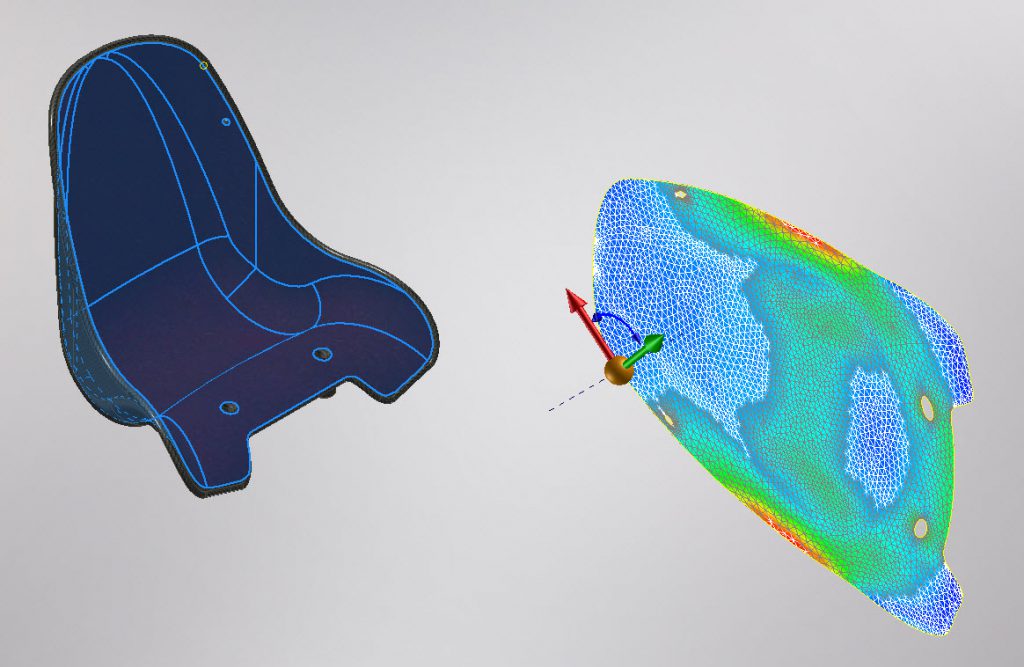

Caz utilizare 3 – Scaun auto

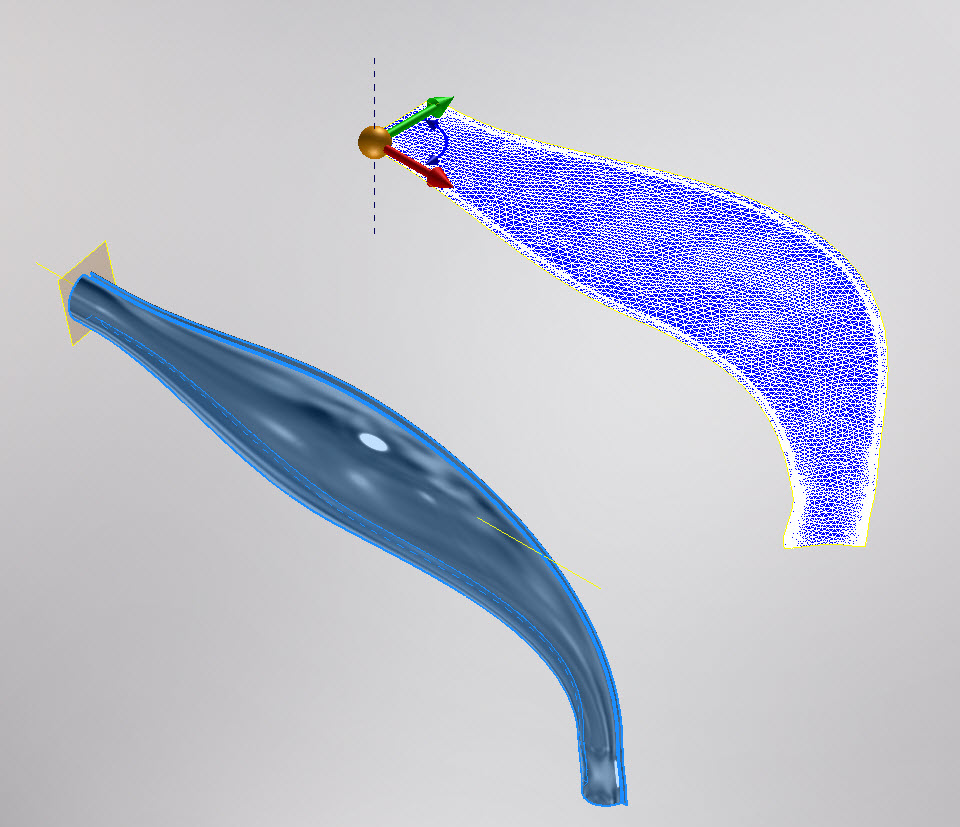

Caz utilizare 4 – Sistem de evacuare

Concluzie

Acesta comanda constituie un plus extraordinar la setul de comenzi existente din Inventor, dedicata situatiilor de proiectare precum desfasurata conductelor și geometriilor complexe. Suprafata rezultata poate fi apoi exportata in format .dxf sau .dwg, ca suport pentru fluxurile de lucru ulterioare.

Autodesk a lansat versiunea Inventor 2020.1 in data de 16 iulie. Mai multe detalii aici privind noutatile acestui update.
