Inventor 2020 Frame Notch

Custom Notch

Comanda Notch disponibila in modulul Inventor Frame Generator este deosebit de utila, insa nu ne ofera forma dorita pentru decuparea profilului, asa cum o vom executa in atelier.

Sa luam exemplul urmator:

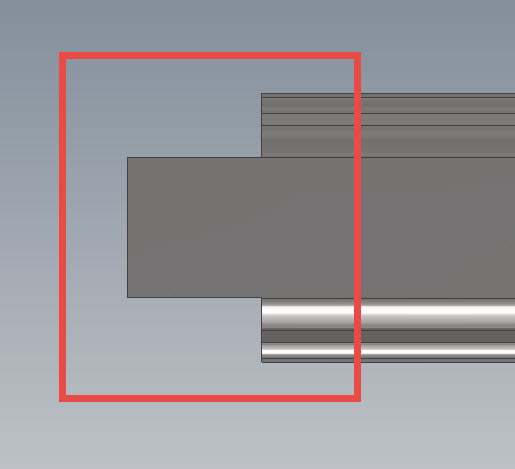

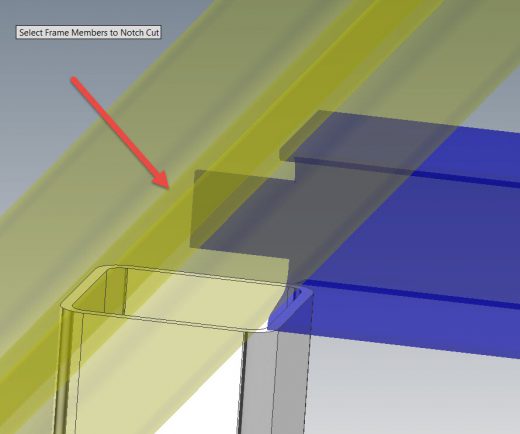

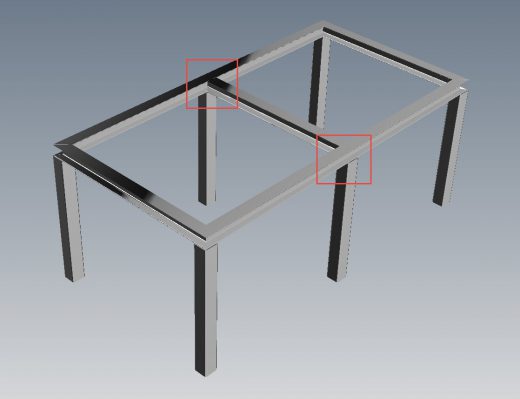

Comanda implicita Notch executata pe zonele rosii delimitate ne va da urmatorul profil:

Dar vom prelucra in realitate profilul laminat cu acea forma?

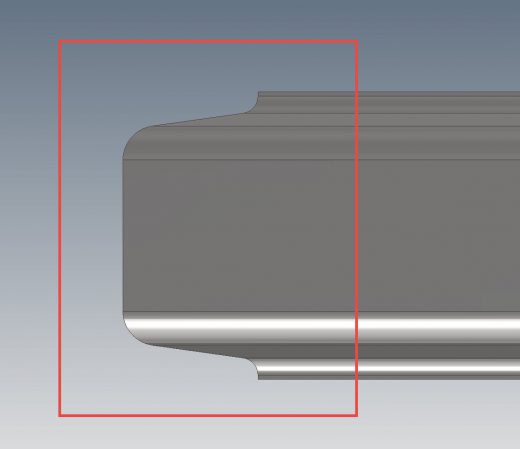

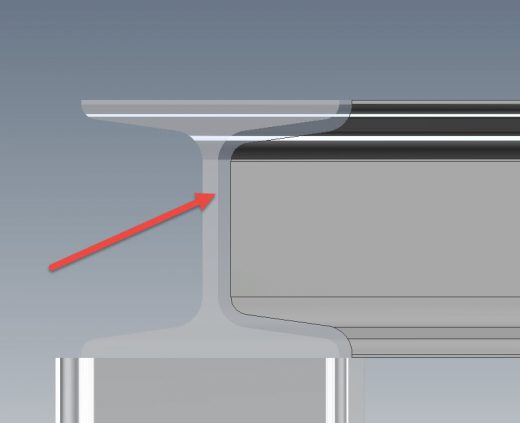

Cel mai probabil vom executa o prelucrare similara cu cea din imaginea de mai jos (*exagerata special, in scop pedagogic si pentru claritate):

Acest lucru se poate obtine prin publicarea in Content Center, pe langa profilul dorit, si a sectiunii propria, pe care functia Notch o va utiliza in decupare. In cazul utilizarii Inventor 2020, avem mai multe optiuni decat in versiunile precedente.

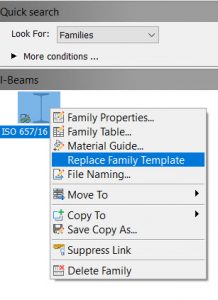

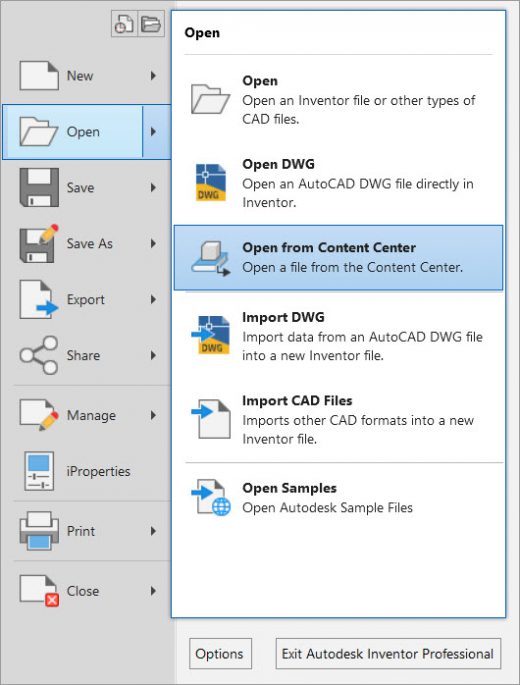

Daca profilul exista deja in Content Center (majoritatea cazurilor), deschidem familia cu comanda Open from Content Center.

Salvam piesa local si o deschidem. Editam schita denumita „Body” si adaugam profilul dorit al decuparii.

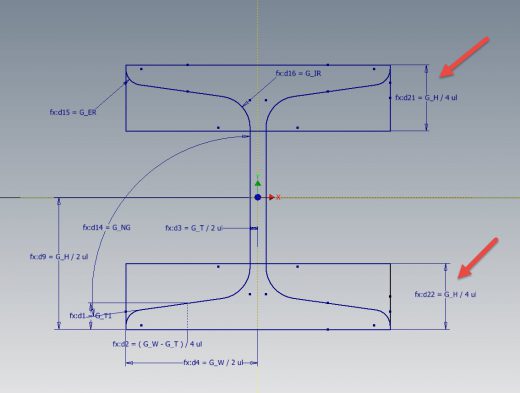

Atentia sa cotati profilul functie de parametrii din profil, pentru a obtine conturul corect indiferent de dimensiunile sectiunii profilului laminat (aici, cu dimensiuni exagerate. pentru claritate).

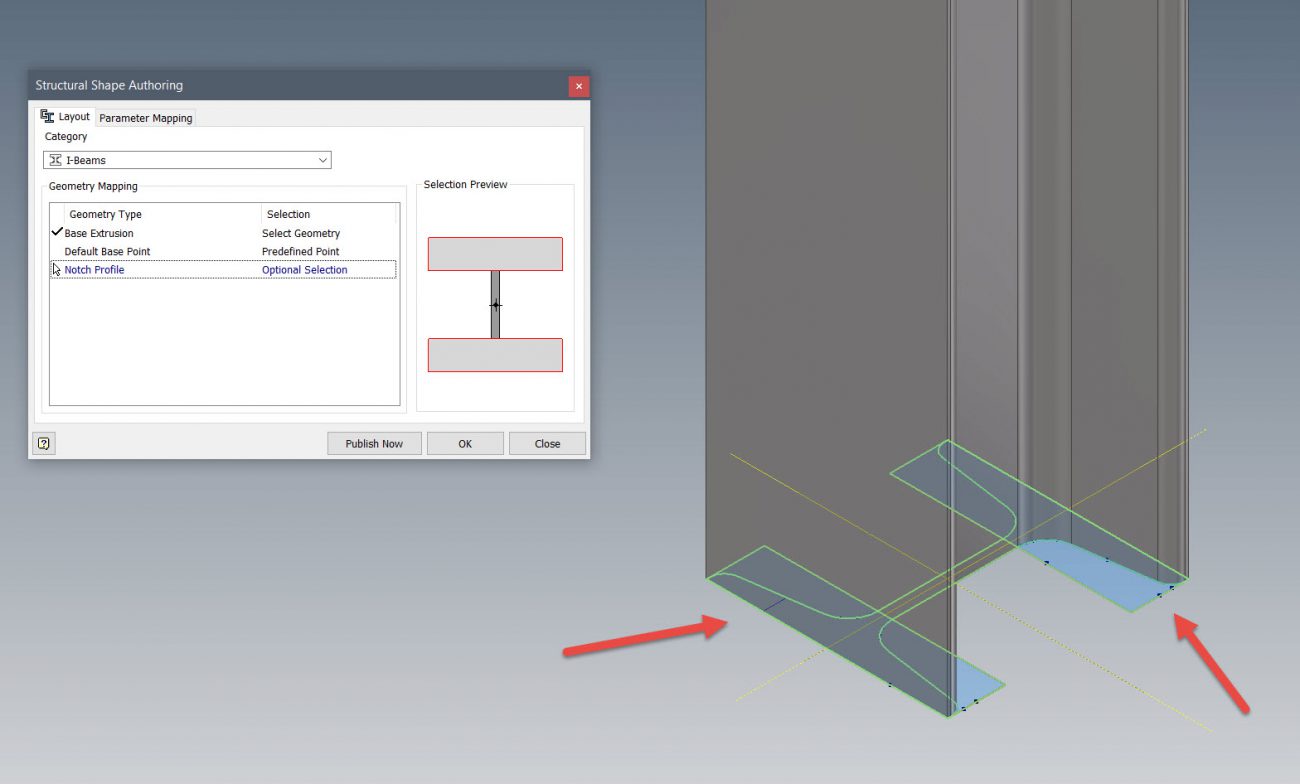

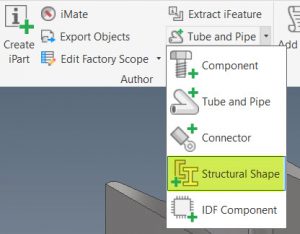

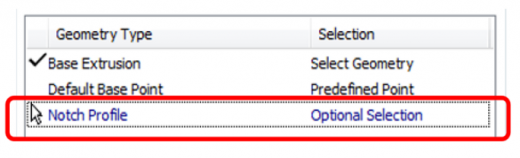

Apoi lansam comanda Structural Shape Author si utilizam optiunea Notch Profile > Optional Selection, pentru a selecta sectiunile din schita care definesc decuparea.

In pasul urmator, publicam piesa inapoi in biblioteca proprie din Content Center.

Dupa modelare subansamblului de rama, putem lansa comanda Notch.

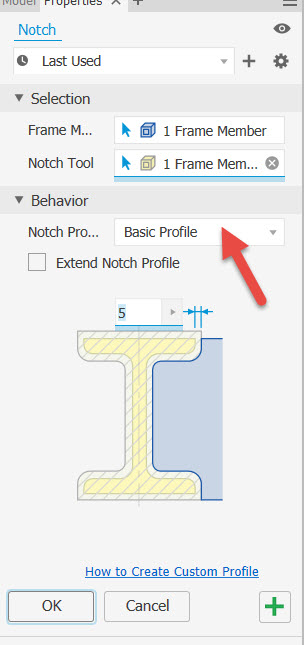

Varianta 1. Basic profile. Inventor 2020

Cota pe conturul decuparii (in acest caz, 5 mm), cu rezultat:

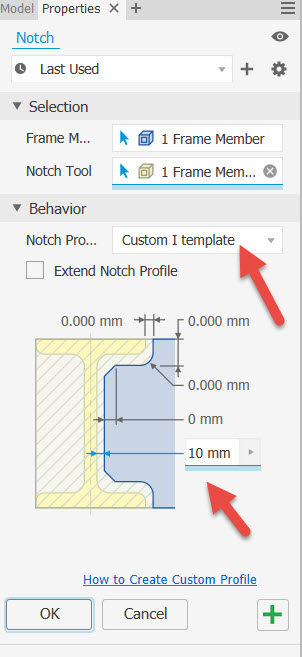

Varianta 2. Custom I Template. Inventor 2020

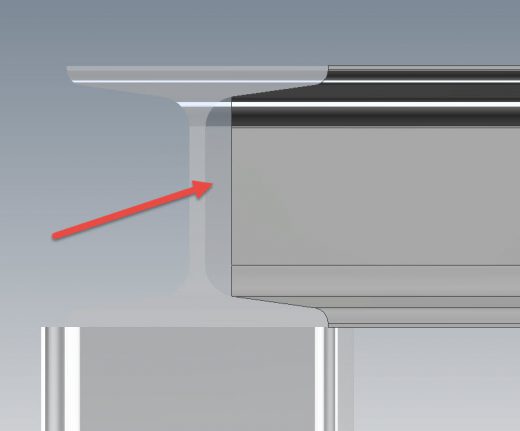

Cote pe contur, cu rezultat:

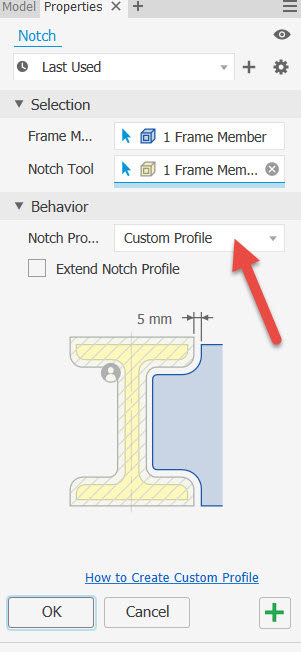

Varianta 3. Custom Profile.

Inventor 2020

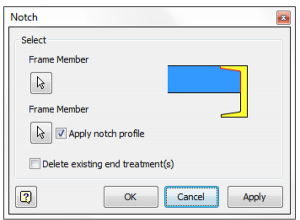

Inventor 2019: Apply notch profile

Deoarece sectiunile pe care le folosim au fost definite si publicate cu un profil personalizat de decupare, putem alege utilizarea acestui profil pentru a decupa piesa.

Mai multe detalii privind noutatile din modulul Frame Generator si Inventor 2020 puteti gasi aici.
