Adnotarile 3D din Inventor 2018 va permit sa amplasati tolerante si abateri direct in model, in loc sa le plasati numai pe desenul de executie. Acest lucru poate fi realizat utilizand comanda Tolerance Feature din tabul Annotate.
Pasul 1:
Selectați Standardul activ. Opțiunile includ ASME, ASME-mm, DIN și ISO.
Alegeti simbolul de toleranta adecvat si editati valoarea tolerantei.
Pasul 2:

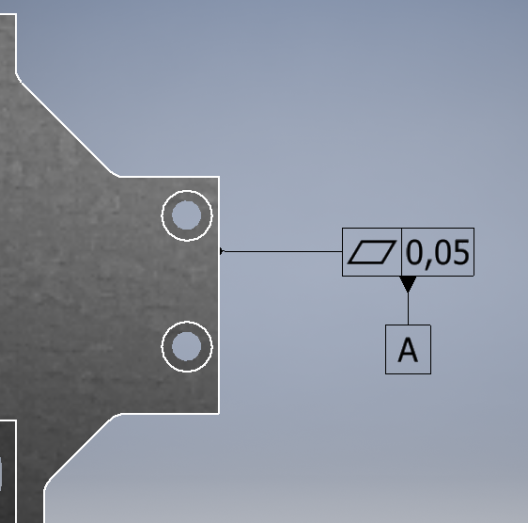

Selectati operatia pe care doriti sa adaugati abaterea, de obicei o suprafata de asezare. Aceasta devine referinta A.
Pasul 3:
Faceti clic pe semnul verde pentru a finaliza si amplasa abaterea dorita.
Pasul 4:
Adaugati abateri suplimentare si referinte.
Adnotarile GD&T din Inventor 2018 nu se ridica la nivelul celor disponibile la crearea unui desen. Totusi, posibilitatea de a include aceste tolerante si abateri in model poate preveni eventualele erori din desenul 2D, deoarece se realizeaza importul adnotarilor din model.
Va recomandam sa testati pe modelele dvs acest modul si sa ne furnizati un feedback.
