Meniul Rail din Civil 3D

Meniul Rail din Civil 3D

Autodesk a adus o imbunatatire in Civil 3D pe partea de realizare a cailor ferate, si anume meniul Rail.

In Civil 3D, atat drumurile cat si caile ferate folosesc cunoscutul aliniament, acesta fiind util pentru constructia coridorului.

Aliniamentul pentru Rail foloseste proprietati ce sunt specifice doar cailor ferate. Odata ce traseul (aliniamentul) pentru calea ferata a fost stabilit, aplicatia Civil 3D poate sa calculeze suprainaltarile pentru calea ferata, pentru fiecare curba in parte.

Meniul RAIL:

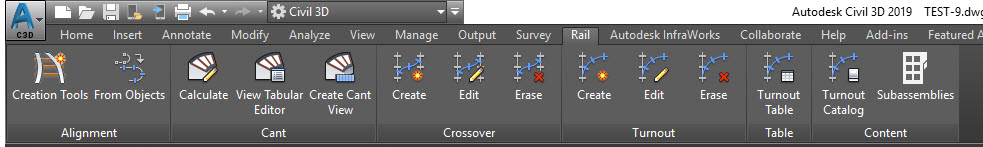

Tab Rail

Prin acest meniu se face acces mai usor la comenzile de creare a axelor de cale ferata, atat in aliniament cat si in zone de intersectie (schimbare de macaz) si linie abatuta.

Meniul Rail mai vine la pachet si cu subansambluri parametrizabile.

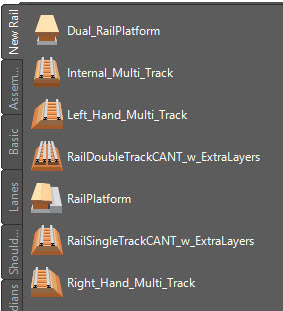

Subansamble

Au fost adaugate ca subansamble peroanele pentru statii. Astfel avem peron lateral si peron central.

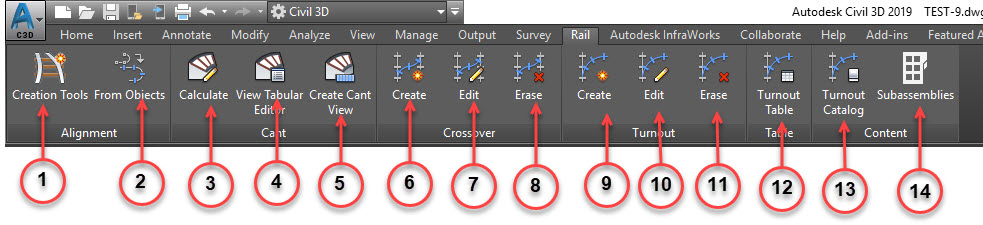

Tab Rail

Descriere:
1. Creare aliniament in plan
2. Creare aliniament dupa o polilinie sau linie
3. Calculare suprainaltare in curbe
4. Vizualizare tabel cu valorile calculate ale suprainaltarii in curbe
5. Generare vedere
6. Creare aliniament pentru intersectii de linii (schimbare macaz – draw rail connection)
7. Editare aliniament
8. Stergere aliniament
9. Creare aliniament linie abatuta – draw turnout
10. Editare aliniament
11. Stergere aliniament
12. Generare Tabel

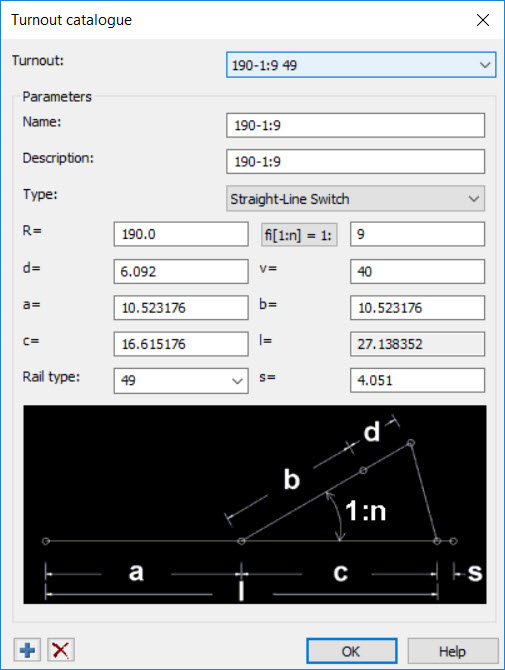

13. Catalog pentru intersectii feroviare – turnout catalog
14. Subansambluri predefinite si parametrizabile

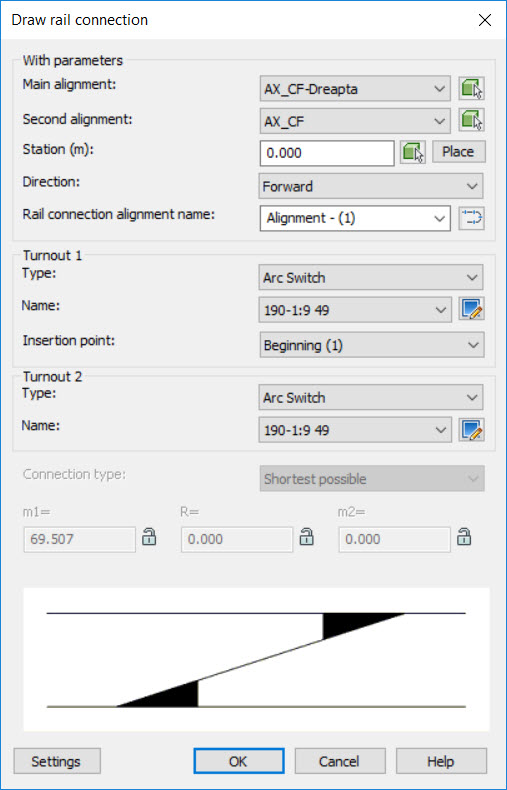

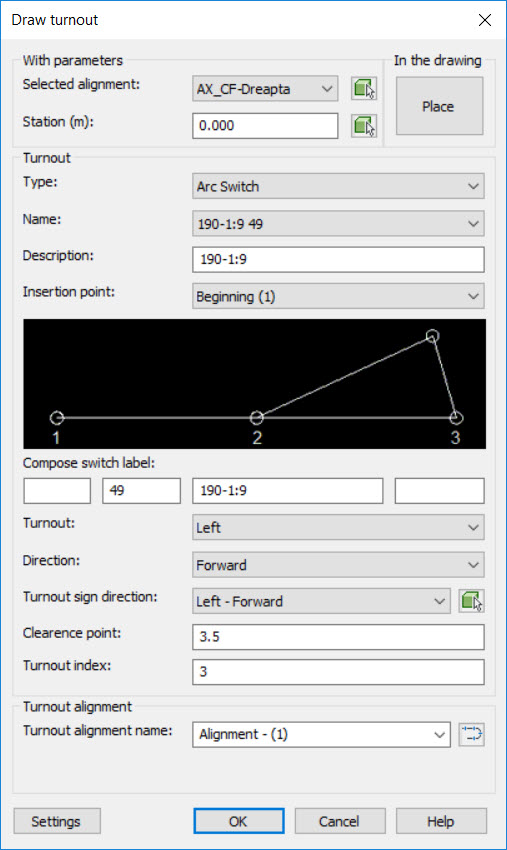

Creare aliniament pentru intersectii de linii (schimbare macaz)   Creare aliniament linie abatuta  Editare geometrie zona de macaz

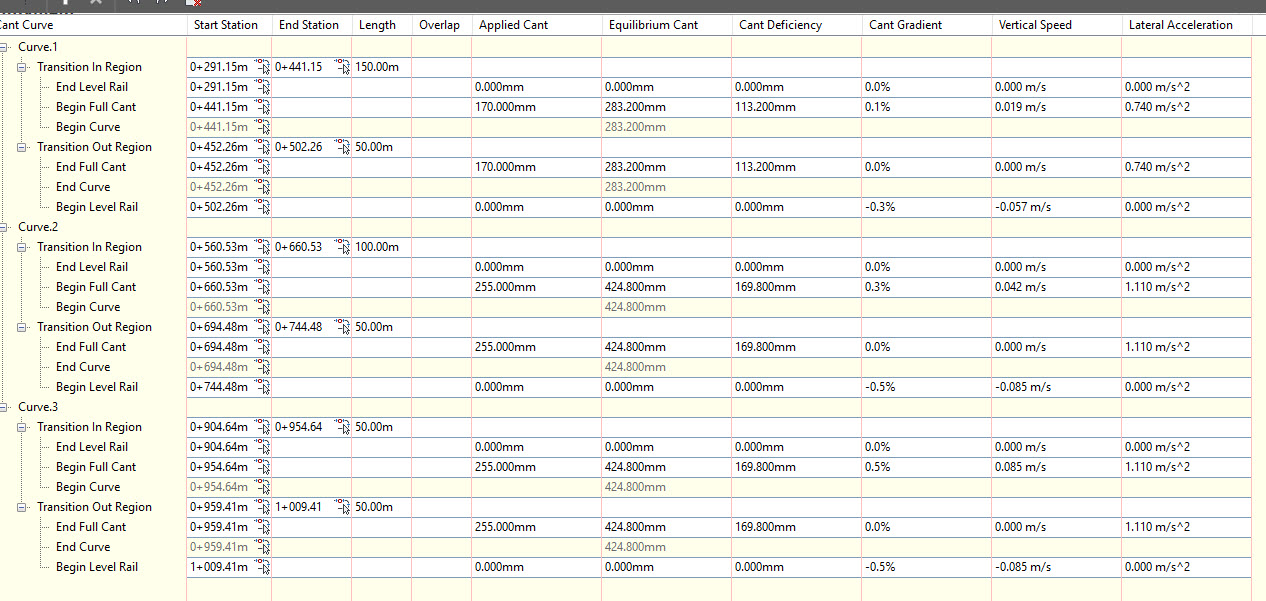

Tabel calcul suprainaltare

Tabelul cu suprainalatari, ce poate fi modificat la fata locului sau se poate copia intr-un fisier .xls

Vedere plana cu coridorul creat pe toate zonele unde exista aliniament

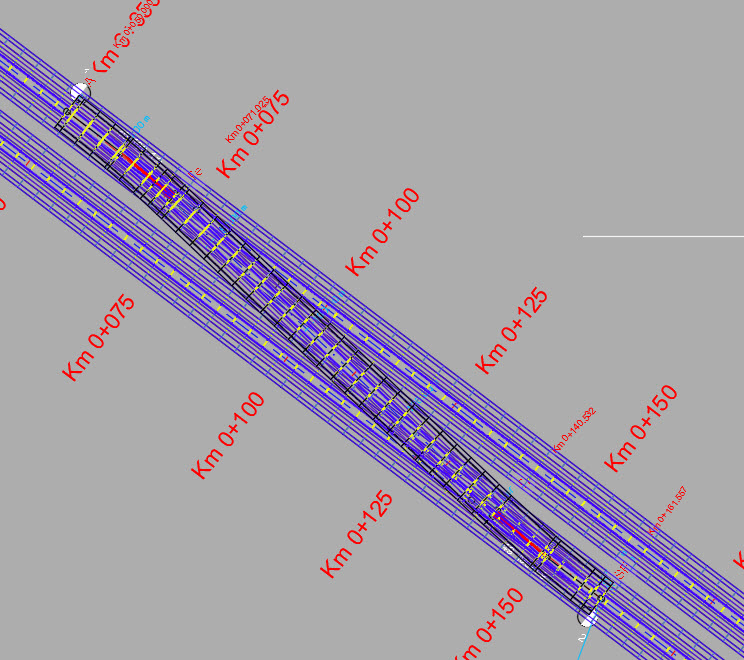

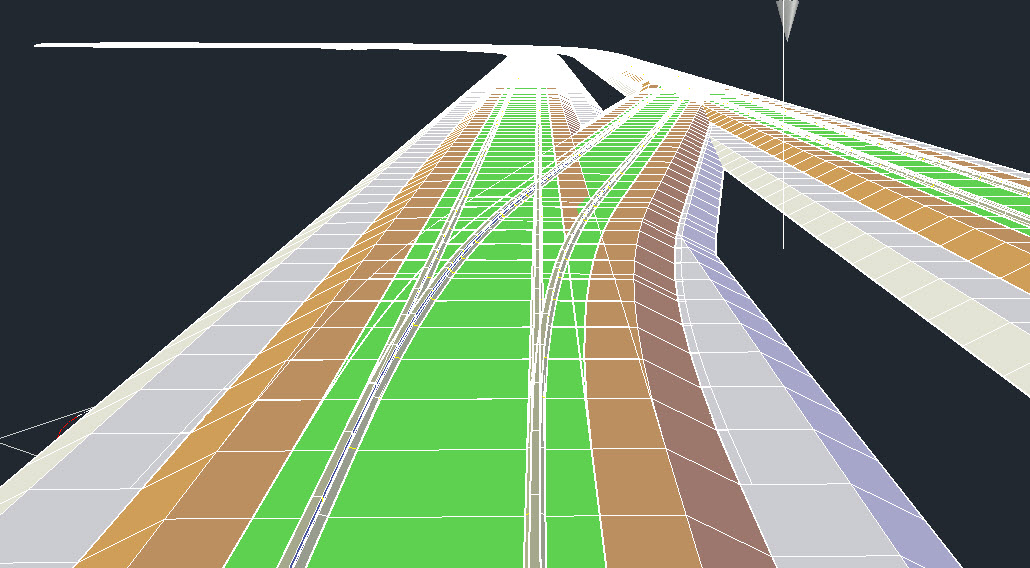

Vedere schimbare de directie (zona macaz)

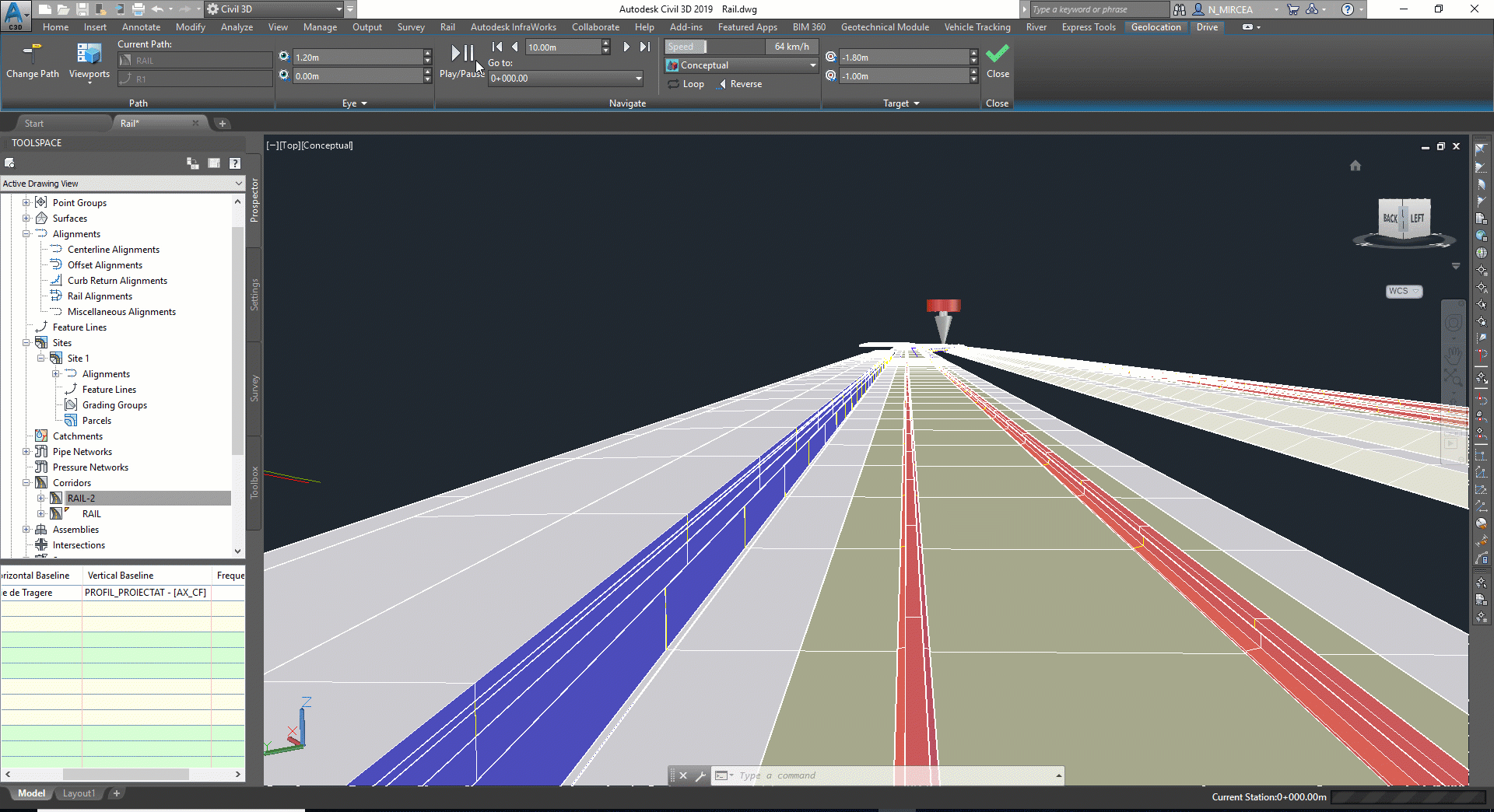

Verificare lucrare proiectata
