Relative Feature Lines este o noua functionalitate a versiunii Autodesk AutoCAD Civil 3D 2018 care permite includerea entitatilor feature lines in suprafete si modelarea acestora conform criteriilor utilizatorilor.

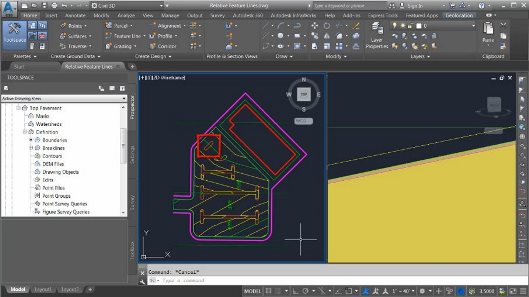

In acest exemplu, voi folosi noua functionalitate pentru a modela insulele din interiorul unei parcari:

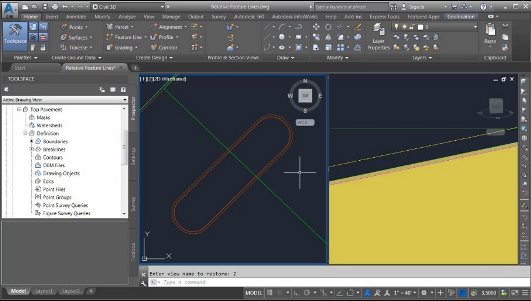

1. In model, pe suprafata existenta, se defineste un feature line.

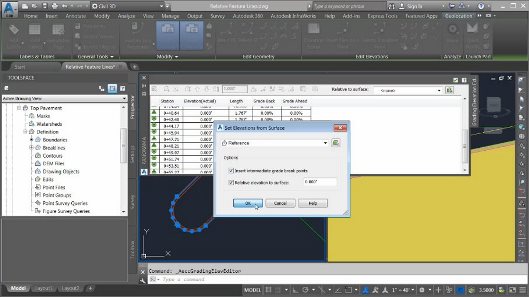

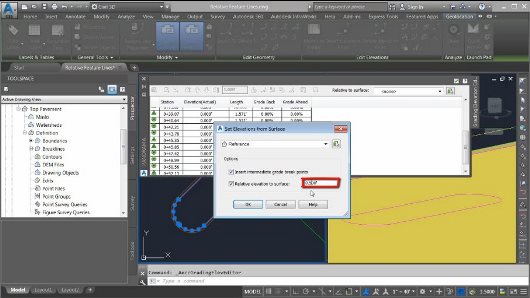

2. Se selecteaza entitatea feature line si din meniul Set Elevation Surfaces se bifeaza cele doua optiuni si se indica suprafata de referinta.

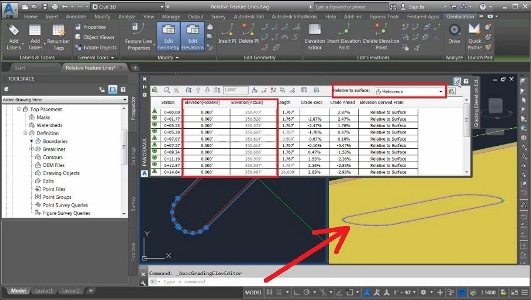

3. In imaginea de mai jos sunt indicate: suprafata de referinta, cota in fiecare vertex in functie de suprafata existenta (in cazul nostru cota are valoarea 0) si cota de elevatie.

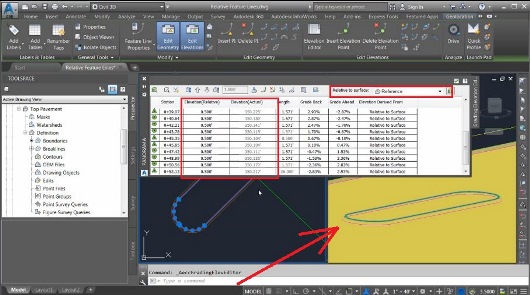

4. Se defineste si al doilea element feature line, doar ca acestuia i se va da o cota de elevatie.

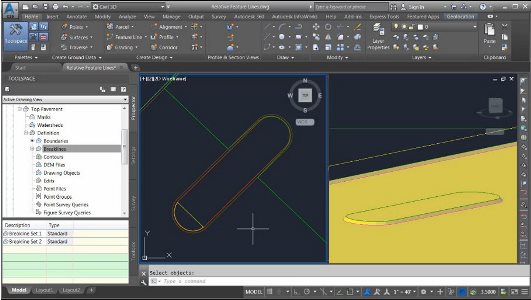

5. Mai departe se vor adauga aceste doua feature lines suprafetei existente ca breaklines.

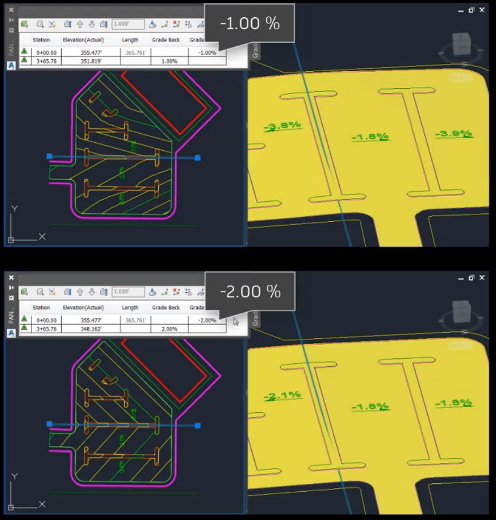

In cazul in care suprafata este modificata, de exemplu, panta suprafetei, entitatile feature lines se vor modifica si ele.
