Introducere

Este deja cunoscut faptul ca Revit este o aplicatie BIM si ca modelul construit cu ajutorul acesteia este unul inteligent. Insa, atunci cand ajungem la detalii ce trebuie prezentate pe planuri, este necesar ca unele dintre acestea sa le realizam 2D ca detalii tip. In acest caz se poate pierde din inteligenta modelului. Articolul va prezinta cateva trucuri pentru a oferi detaliilor 2D inteligenta similara modelului 3D, reducandu-se posibilele probleme de coordonare si consistenta a modelului BIM. Pentru a realiza acest lucru putem utiliza familii te tip Detail Item. De asemena, in loc de texte simple putem folosi etichete si keynote. Astfel vom obtine detalii 2D inteligente in Revit.

Cum se creaza detalii?

Sunt mai multe modalitati de a crea detalii:

• Modelarea completa a tuturor elementelor si utilizarea elementelor de cotare,
• Utilizarea modelului ca punct de pornire si adaugarea elementelor de tip detail item in vederi pentru completarea cu informatii a detaliului,
• Crearea unui detaliu standard independent de modelul 3D.

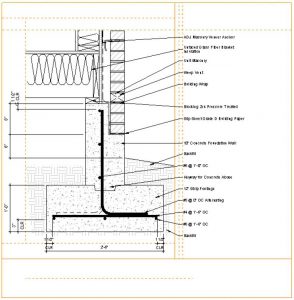

Nu este productiv sa modelam 3D chiar toate elementele posibile ce vor aparea intr-un detaliu. De exemplu, este ineficient de modelat 3D in Revit elementele de hidroizolare sau diversele foi de tabla cu rol de protectie a rosturilor. In acest caz este mai usor sa adaugam aceste elemente in vederi utilizand familii de tip 2D Detail Items. Profitam astfel de capacitatea acestora de a fi elemente inteligente. Aceste principii se aplica atat in vederile de tip Detail View, cat si in cele de tip Drafting View.

Sfaturi de buna practica

Daca suntem in situatia de a desena 2D un detaliu si totusi dorim ca acesta sa ramana inteligent, atunci regula de baza ar fi sa nu utilizam linii sau text in detaliul respectiv. In schimb, ar trebui sa utilizam familii de tip Detail Item (cunoscute in versiunile mai vechi ca si Detail Components) impreuna cu etichete (Tags) sau keynotes. Cu ajutorul acestor elemente obtinem consistenta in afisarea detaliilor, informatiilor si corectitudinii textelor, reducand riscul propagarii de erori.

Familiile Detail Item standard

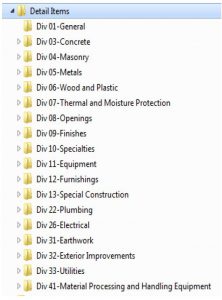

Un punct de pornire facil ar fi utilizarea celor 665 de familii Detail Item incluse in Revit. Nu inseamna ca veti gasi acolo tot ce aveti nevoie. Este posibil sa mai trebuiasca imbunatatite din punct de vedere al inteligentiei (parametrizarii), insa este un inceput bun. Una dintre problemele ridicate de utilizarea acestor familii este neconcordanta dintre grosimile de linii din familiile respective si standardul utilizatorului. Pentru corectarea acestui lucru nu este nevoie sa modificati fiecare familie in parte. Este suficient sa modificati setarile Object Style din proiectul curent (sau din template-ul de proiect). De asemenea, puteti crea template pentru vederi astfel incat sa reglementati aceste grosimi de linii. Daca utilizati pentru descrieri elemente de tip keynote, familiile standard sunt sincronizate cu fisierul standard de keynote. Daca utilizati elemente de etichetare (Tags), atunci aceste familii vor trebui editate astfel incat sa includa informatiile dorite. Acelasi lucru este valabil si pentru familia de keynote.
