Partenerii nostri din Croatia StudioARS, dezvoltatorii aplicatiilor Urbano continua sa adauge functionalitati noi ce vin in ajutorul inginerilor proiectanti in domeniul alimentarilor cu apa si canalizarii.
De cate ori nu v-ati intalnit cu problema de figurare a unui tronson de conducte de refulare?
Operatiunea este chiar simpla, nu trebuie decat sa urmati pasii figurati mai jos.
Dupa ce trasam reteaua de canalizare si atribuim terenul natural, diametrul conductei, caminele retelei noastre proiectate, si dupa ce generam profilele longitudinale, urmatoarea etapa este calculul hidraulic al retelei.

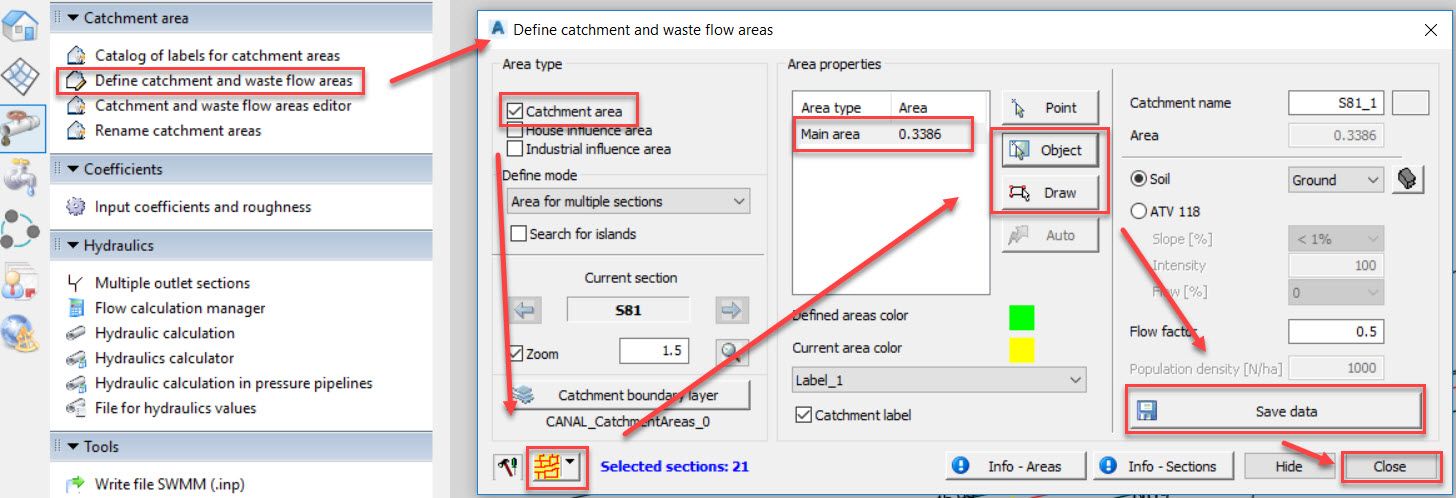

1. Define catchment area

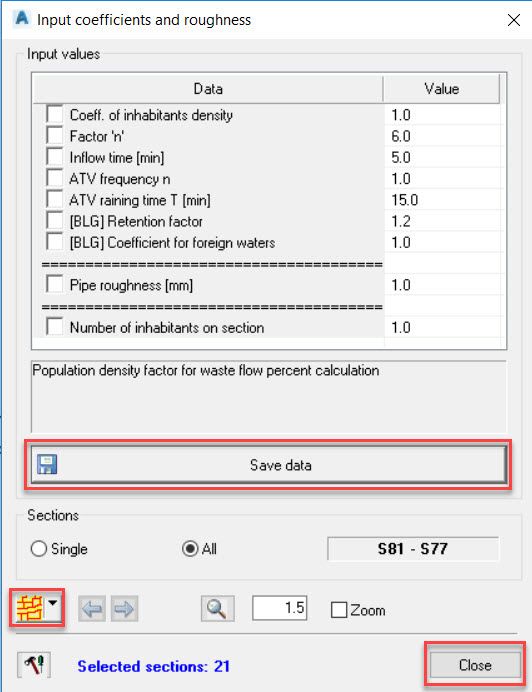

2. Input coefficient and roughness

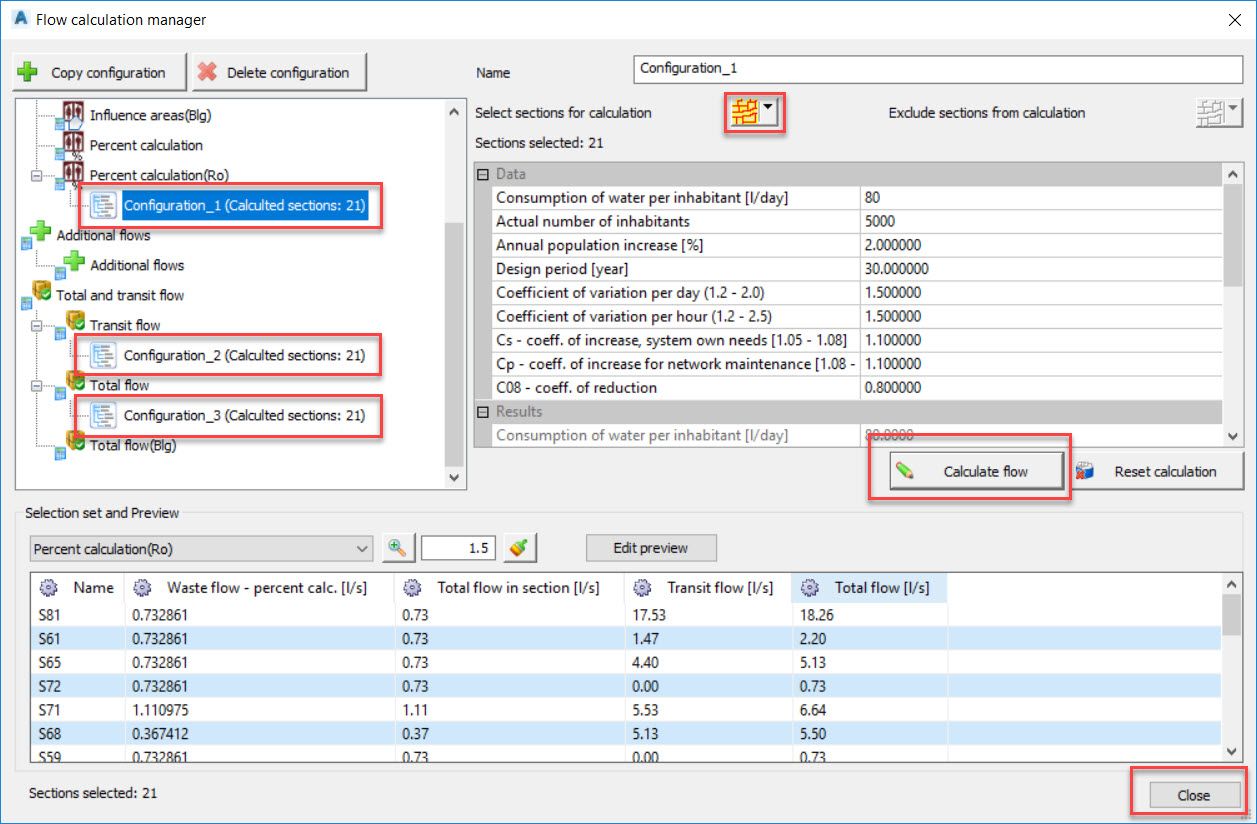

3. Flow calculation manager

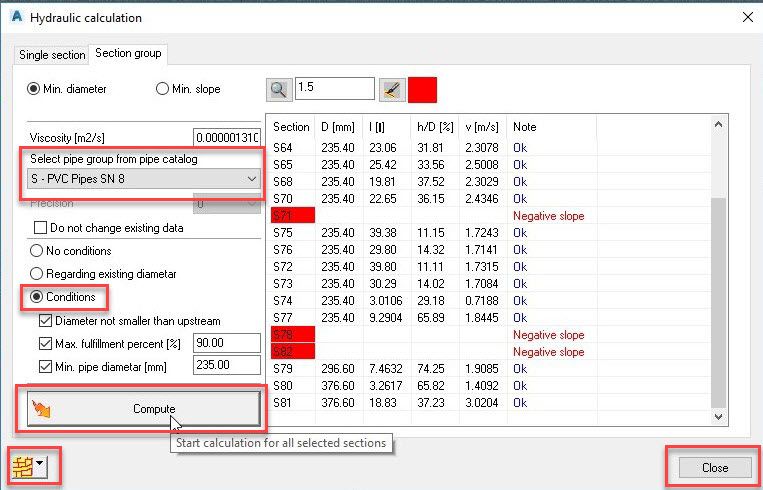

4. Hydraulic calculation – selectare conducta si bifare conditii
Observam ca avem trei sectoare unde calculul hidraulic nu poate fi efectuat din cauza ca avem panta negativa.
In aceasta situatie schimbam setarea zonelor respective din “conducte gravitationale” din PVC in “conducte de presiune” din PEHD.

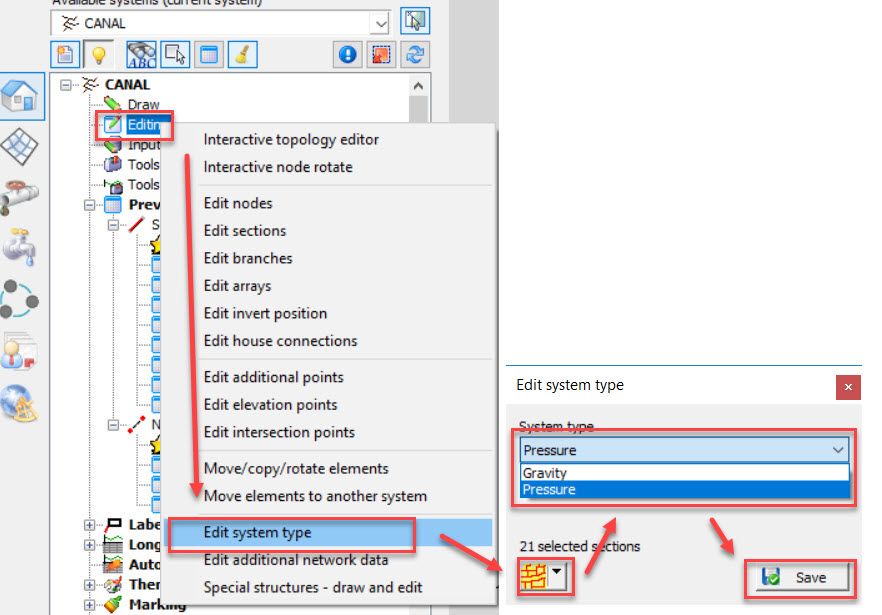

5. Edit system type – Schimbarea sistemului gravitational in sistem de presiune (refulare).

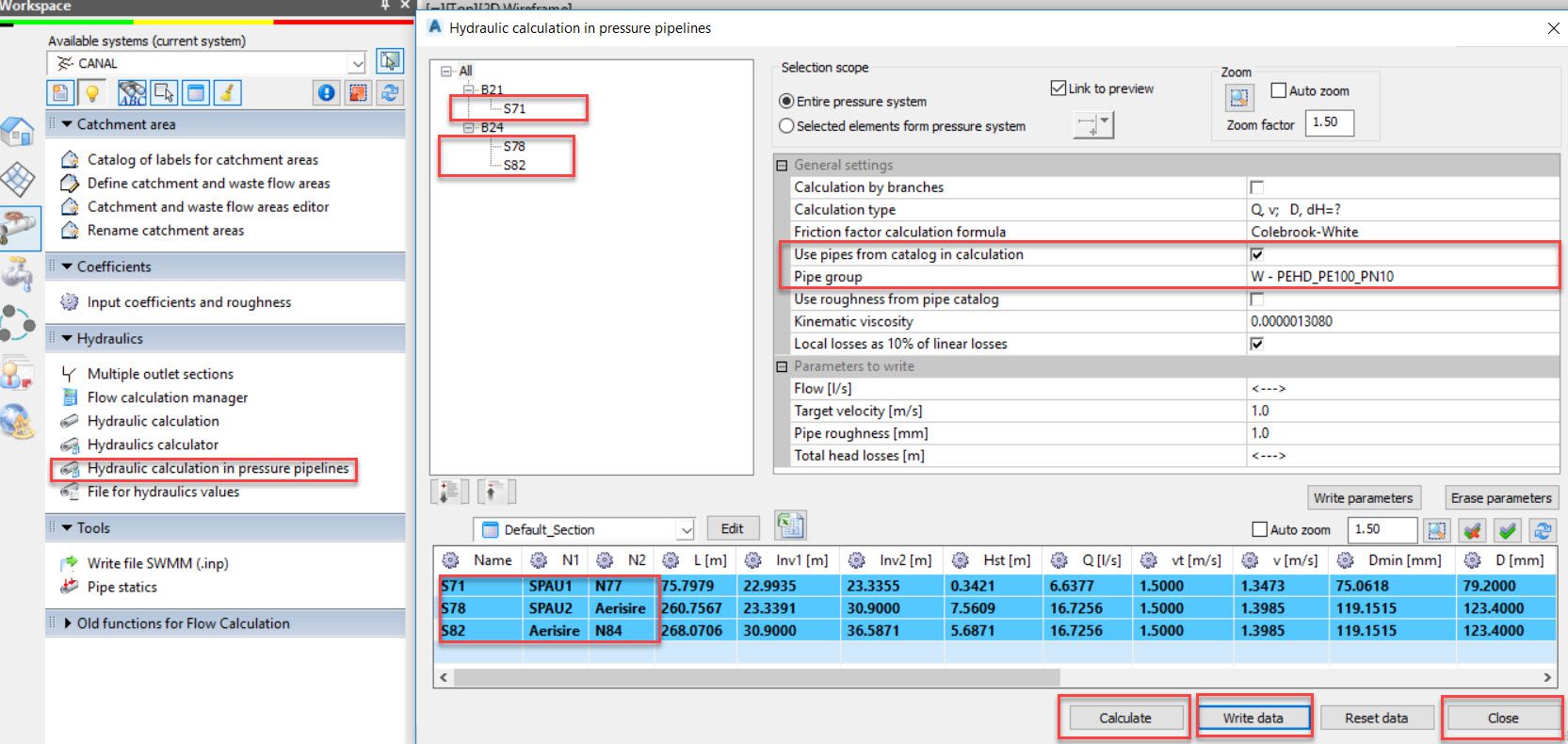

6. Hydraulic calculation in pressure pipe – calcul hidraulic in conducte de presiune.
Pe tronsonul S71 avem punctul de plecare din SPAU1 pana in caminul N77 cu un diametru stabilit automat in urma calculelor, la fel si pe celelalte doua tronsoane S78 si S82

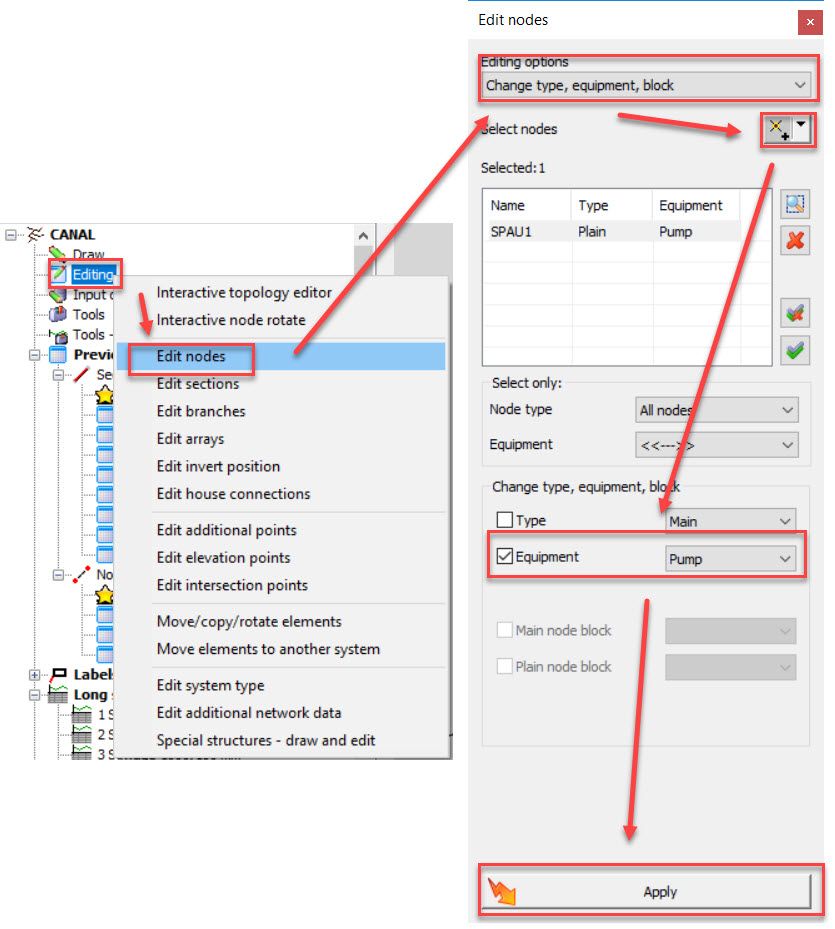

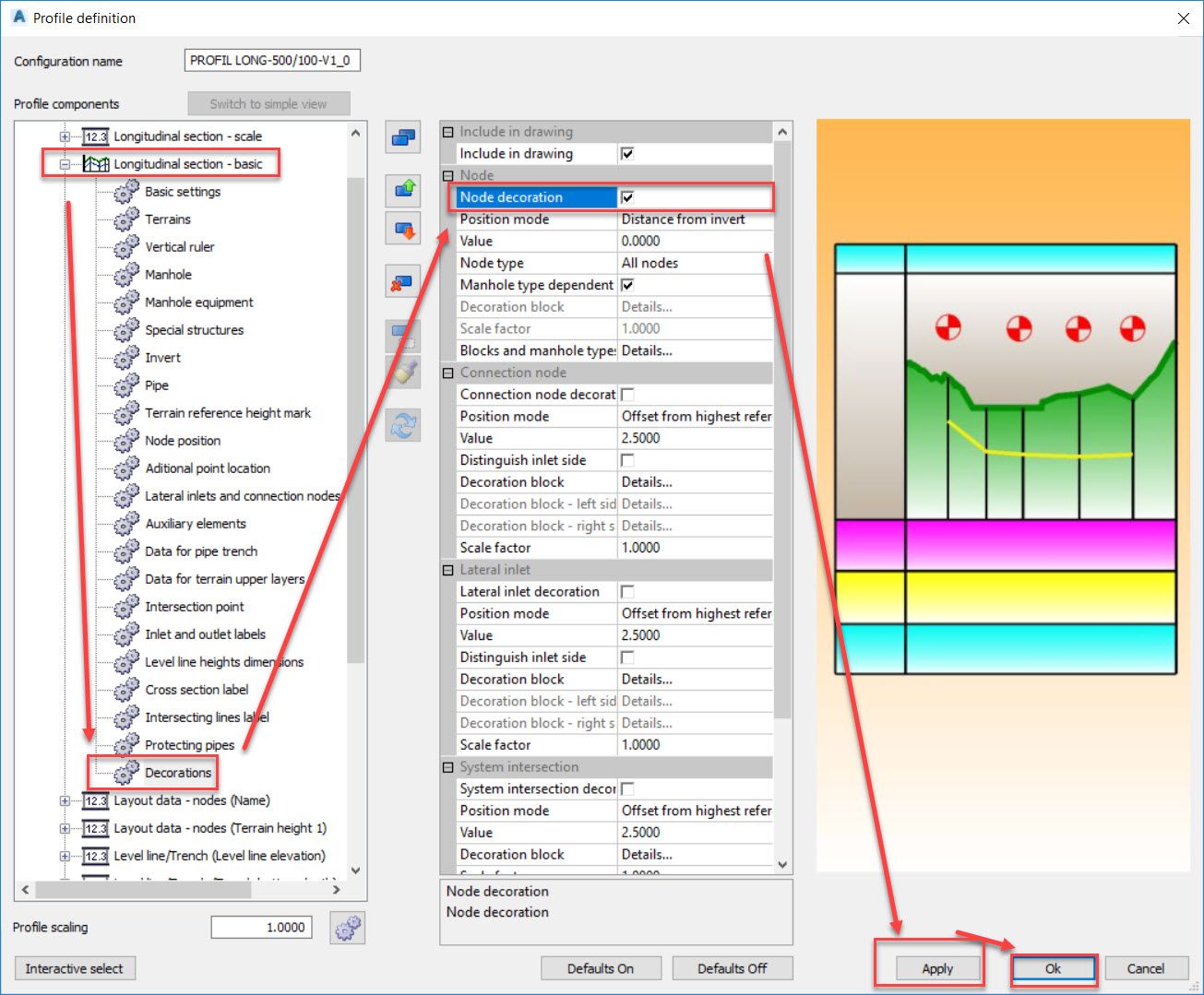

7. Activare decoratiuni in profile longitudinale si plan de situatie – pompe, goliri, aerisitoare, etc.

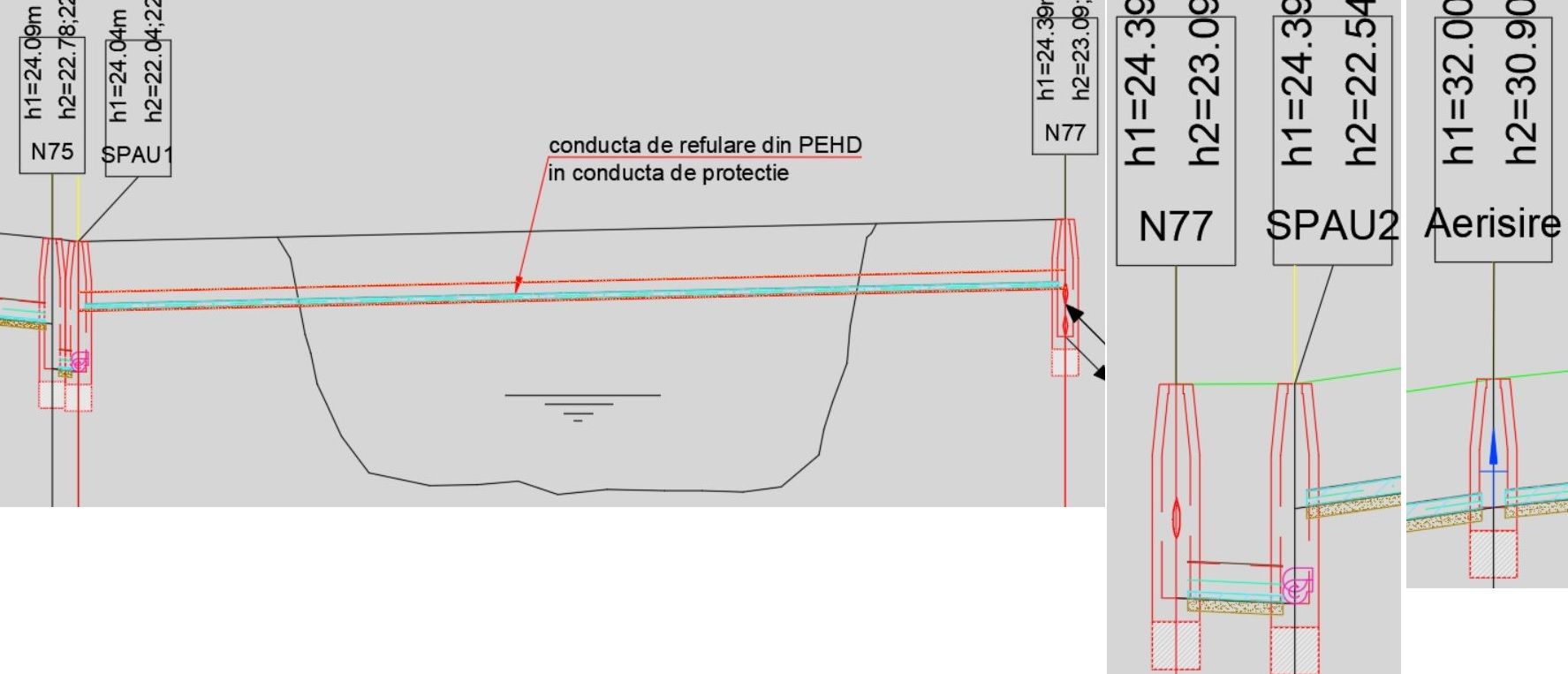

Vom avea un SPAU sau mai multe, vom avea conductele de refulare, iar in cazul subtraversarilor de drumuri si supratraversarilor de cursuri de apa, aceste conducte de refulare vor fi inglobate in conducte de protectie.

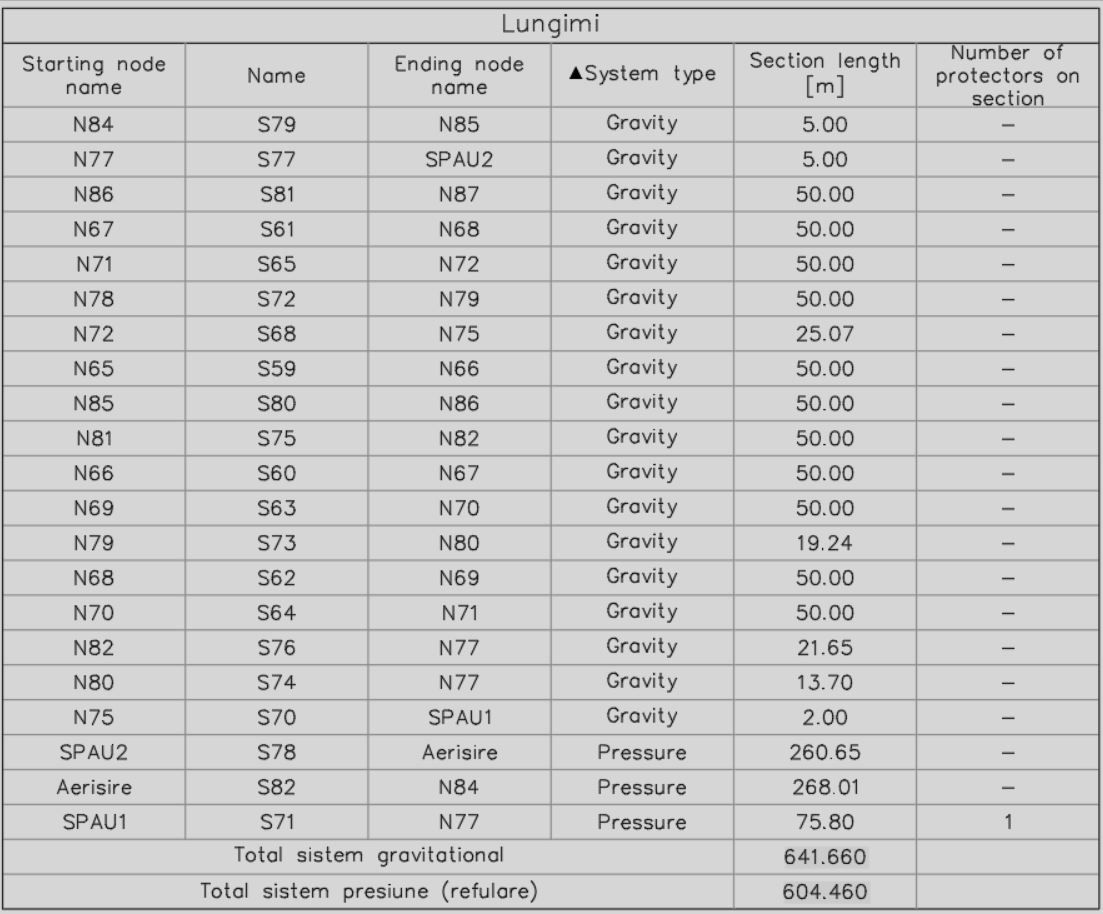

Concluzia este ca putem face o diferentiere precisa a retelei gravitationale si retelei de refulare prin afisarea acestora in format tabelar.
Iar tabelul de mai sus il putem exporta in format .csv
