Cele mai folositoare aplicatii de tip add-on gratuite pentru Revit MEP

Platforma Autodesk App Store pune la dispozitia utilizatorului mici aplicatii de tip add-on gratuite pentru Revit care odata instalate aduc imbunatatiri considerabile. Iata cateva dintre cele mai folositoare aplicatii de tip add-on in ceea ce priveste utilizarea Revit de catre specialistii MEP.

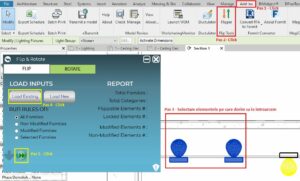

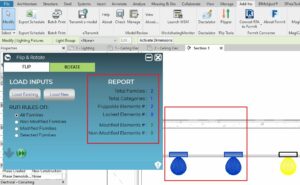

  • Flipper

Flipper permite intoarcerea mai multor obiecte in acelasi timp. Spre exemplu, cand plasam mai multe corpuri de iluminat intr-un tavan fals este posibil ca ele sa fie plasate invers (sursa de lumina sa fie in sus), iar in Revit acestea se pot ‘’intoarce’’ manual doar unul cate unul. Cu ajutorul aplicatiei Flipper pot fi intoarse mai mult elemente prin simpla lor selectie. Flliper se aplica tuturor familiilor care au optiunea de ‘’Flip to Work Plane’’.

Add-on FlipperAdd-on Flipper

Link aplicatie: https://apps.autodesk.com/RVT/en/Detail/Index?id=4825202806152148653&appLang=en&os=Win64

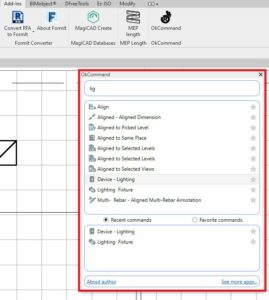

  • OkCommand

Aplicatia de tip add-on OkCommand vine in ajutorul celor care sunt incepatori in Revit si nu numai, deoarece permite o tranzitie mai usoara de la AutoCAD, punand la dispozitie o bara de comanda. La fel ca in AutoCAD se poate tasta comanda dorita estimandu-se ca astfel se castiga 7 secunde la fiecare executie a unei comenzi. In plus aplicatia este si un real ajutor deoarce ofera rezultate preliminare in functie de ce tastam. Astfel, daca am uitat o comanda, prin simpla tastarea a unei litere sau unui grup de litere, aplicatia ne sugereaza mai multe comenzi.

Accesare OkCommand


OkCommand

Link aplicatie: https://apps.autodesk.com/RVT/en/Detail/Index?id=8852056753982649328&appLang=en&os=Win64

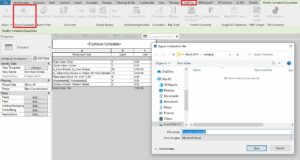

  • Export to Excel

Permite exportarea listelor de cantitati intr-un format Excel, lucru care nu este posibil in Revit. Astfel listele pot fi folosite intr-un format familiar si/sau trimise mai departe catre partile terte ale proiectului.

Aplicatia Export to Excel

Hint:  Ca aplicatia sa functioneze este necesar ca lista de cantitati (Schedule) sa fie deschisa, apoi ea poate fi salvata in format Excel in locatia dorita.

Link aplicatie: https://apps.autodesk.com/RVT/en/Detail/Index?id=145809310848075304&appLang=en&os=Win64

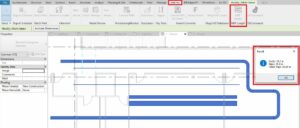

  • MEP Length

O alta aplicatie  folositoare in principal specialistilor MEP este MEP Length. Aceasta permite aflarea lungimii elementelor selectate printr-un singur click. Elementele selectate sunt impartite in categorii si anume paturi de cabluri, tubulaturi, tevi si linii.

 Mep Length

Hint:  Aplicatia masoara lungimea totala a elementelor selectate fara sa tina cont de diferentele de dimensiune ale acelui element. Spre exemplu, daca avem doua tubulaturi una de 300 cm x 300 cm si alta de 600 cm x 300 cm si le selectam pe ambele, aplicatia ne ve oferi suma lungimilor celor doua fara a evidentia lungimea fiecarui tronson.

Link aplicatie: https://apps.autodesk.com/RVT/en/Detail/Index?id=5552882110465066548&appLang=en&os=Win64

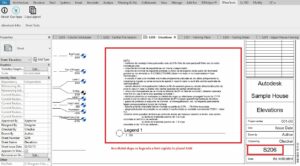

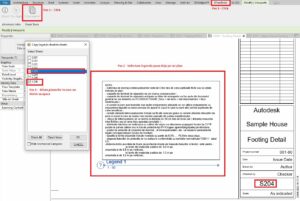

  • Copy Legend

Copy Legend permite copierea legendei de pe un plan existent pe alte planuri in aceasi pozitie ca si in planul de unde a fost copiat. Totul se realizeaza prin selectarea planului in care dorim sa apara legenda copiata.

Add-on Revit Copy Legend

Add-on Revit Copy Legend

Link aplicatie: https://apps.autodesk.com/RVT/en/Detail/Index?id=3232948031067765414&appLang=en&os=Win64

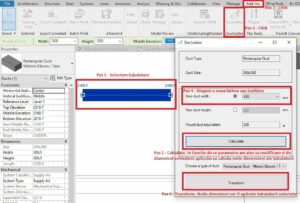

  • Ductulator

Aceasta aplicatie permite un calcul rapid al unei tubulaturi in functie de o latura stiuta si de diametrul echivalent cerut. O data calculata, noua dimensiune poate fi aplicata elementului selectat prin apasarea butonului Transform.

Add-on Revit Copy Ductulator

Link aplicatie: https://apps.autodesk.com/RVT/en/Detail/Index?id=6272106374266176068&appLang=en&os=Win64

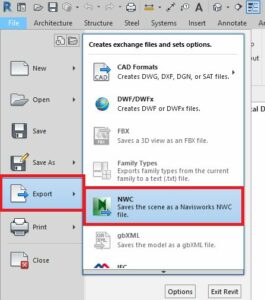

  • Autodesk Navisworks NWC File Export Utility

Cu ajutorul acestei aplicatii putem exporta din Revit modelul 3D in extensia .NWC (Navisworks Cache files) pentru a putea fi apoi utilizat in software-ul Navisworks cu rolul de a genera rapoarte de coliziuni si alte rapoarte ce tin de coordonarea proiectului BIM.

Add-on Revit Export to NWC

Link aplicatie: https://www.autodesk.co.uk/products/navisworks/autodesk-navisworks-nwc-export-utility

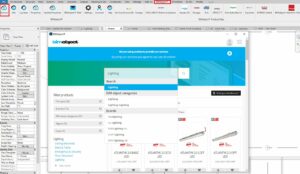

  • Bimobject

Bimobject.com este cea mai vasta platforma din lume de unde se pot descarca familii apartinand foarte multor producatori. Aceasta aplicatie creaza o interfata intre Revit si platforma in ceea ce priveste gasirea si folosirea familiilor, toate etapele realizandu-se mult mai usor decat in cazul navigarii din  browser pe platforma si descarcand manual familiile.

Aplicatia add-on Bimobject accesata din interfata Revit.

Hint:  Pentru a putea folosi platforma este necesar creearea unui cont, apoi familiile rezultate in urma cautarii pot fi incarcate direct in proiectul din Revit.

Link aplicatie: https://apps.autodesk.com/RVT/en/Detail/Index?id=1672242958568176844&appLang=en&os=Win64

Un articol similar in care se discuta despre alte aplicatii tip add-on a fost postat pe blogul nostru si poate fi gasit aici.
