Autodesk Inventor – spirala cu pas variabil

Crearea unei spirale cu pas variabil cu ajutorul comenzii Helical Curve (Inventor 2019)

Functia Helical Curve este similara comenzii Coil. Comanda Coil are nevoie de o schita 2D inchisa si o axa pentru a crea o operatia respectiva. Helical Curve creeaza o schita 3D.

Pana acum, aceasta comanda crea spirala numai cu pas constant.

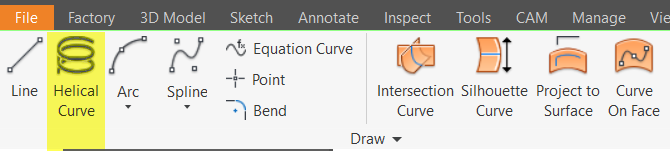

3D Sketch > Create panel > Helical Curve.

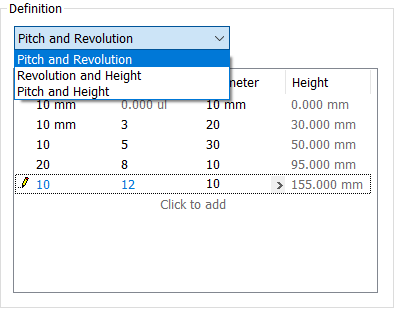

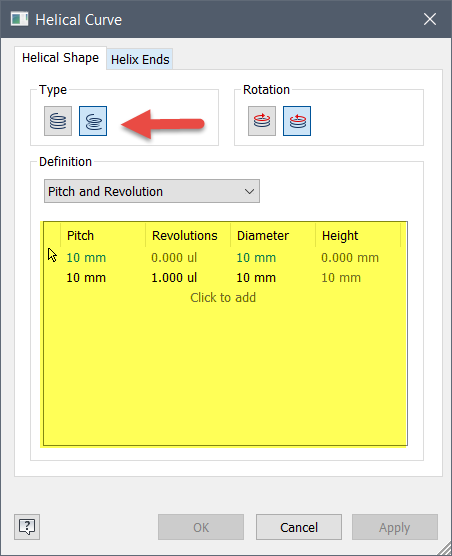

Optiunea noua din aceasta comanda, Variable helical curve, pemite specificarea mai multor valori pentru pas, numar de spire, diametru si lungime a spiralei (Pitch, Revolutions, Diameter, Height).

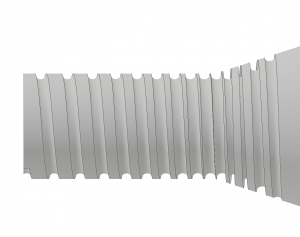

Spirala astfel obtinuta se poate utiliza ca si curba de ghidare pentru comenzile Loft sau Sweep.

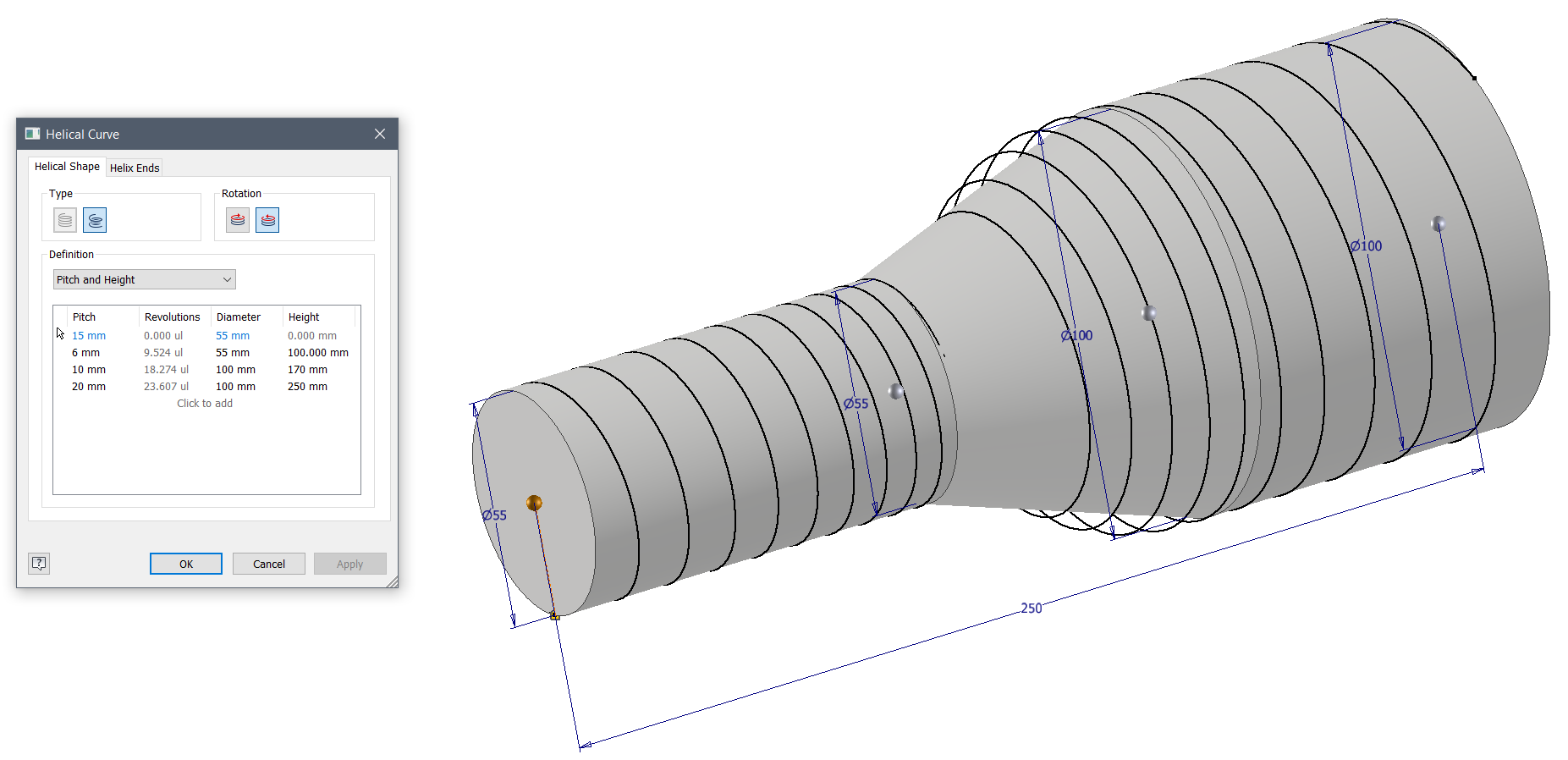

Exemple de utilizare

Un alt exemplu se refera la crearea unei spirale cu pas variabil dupa o curba obtinuta cu ecuatii, exemplu tratat in articolul Autodesk Inventor Equation Curve .
