Autodesk Inventor. Functii mai mult sau mai putin cunoscute
Episodul 1. Sketch Driven Pattern
Autodesk Inventor detinea deja 2 functii pentru multiplicarea (pattern) operatiilor sau solidelor in mediul part, si anume: Rectangular si Circular. Aceste doua comenzi sunt echivalente comenzilor AutoCAD: Array Rectangular/Path si Array Polar. O data cu Autodesk Inventor 2017 a fost introdusa si comanda Sketch Driven Pattern.
Comanda Sketch Driven Pattern ajuta la multiplicarea operatiilor sau solidelor selectate dupa un model definit de amplasarea unor puncte in schite 2D sau 3D. Operatiile sau solidele se vor regasi in aceste puncte.
De exemplu
1. Se creaza punctele in schita 2D, respectiv 3D si se aranjeaza dupa modelul/schema dorita.
2. Se lanseaza comanda 3D Model > Pattern > Sketch Driven.
3. In comanda Sketch Driven Pattern se specifica:
- Pattern Individual Features: multiplica operatii, planuri, axe, puncte de lucru, suprafete. Nu poate multiplica elemente ajutatoare din fisierele assembly.
- Pattern a Solid. Muliplica un solid, inclusiv operatiile care nu se pot multiplica individual. Poate include elemente ajutatoare si suprafete. Nu este disponibila in mediul assembly si nici in Inventor LT.
4. Se selecteaza schita vizibila care contine punctele.
5. Optional:
- Selectare Base Point si alegerea altui punct de referinta pentru aliniere.
- Selectare Faces cu alegerea fetei normale la directia de multiplicare.
Moduri de aplicare:

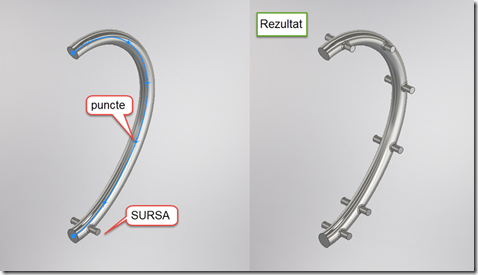

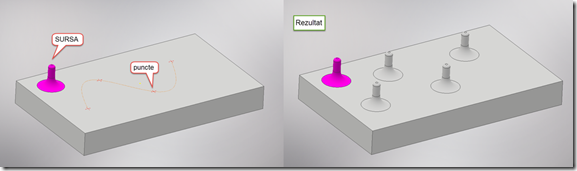

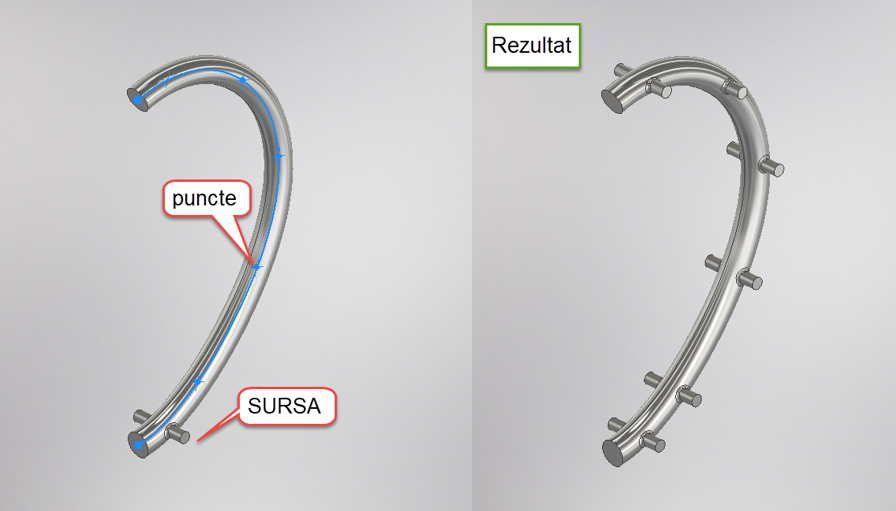

si
Citeste si episodul 2. – Curbe prin ecuatii.
